Leé el ejercicio antes de elegir.

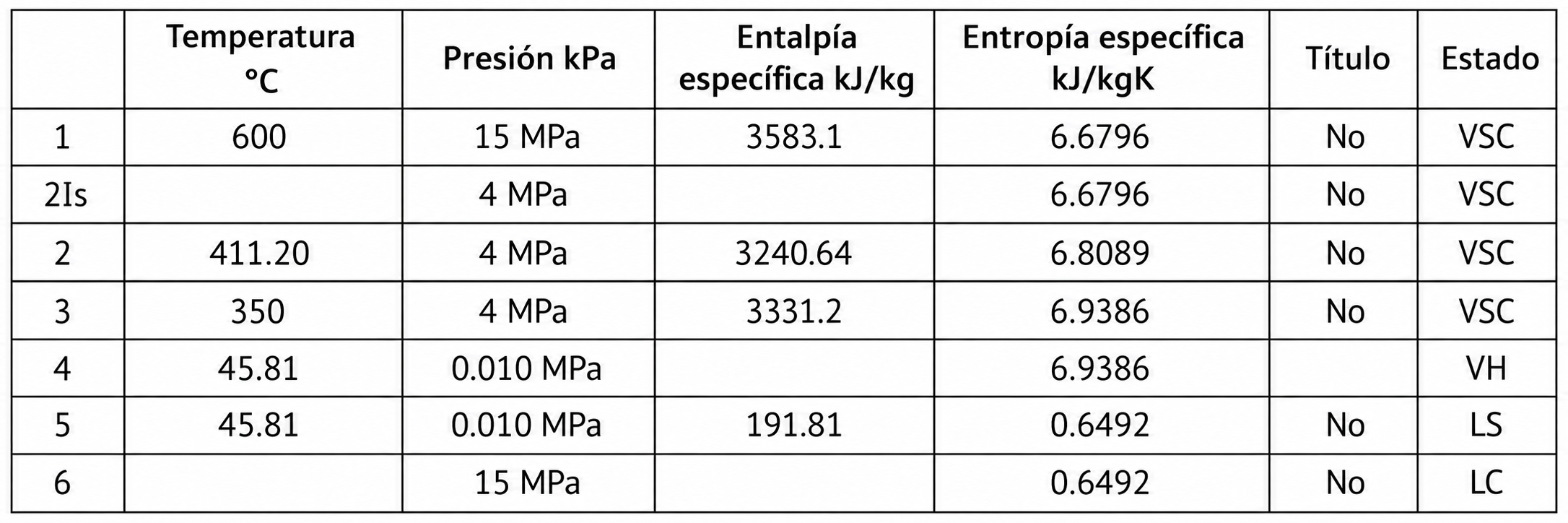

Sea un ciclo Rankine con sobrecalentamiento y recalentamiento, cuya tabla de valores es la siguiente. La bomba y la segunda etapa de la turbina son adiabáticas e isoentrópicas; la primera etapa de la turbina solo es adiabática Se pide: a) Transcribir la tabla a la hoja de examen y completarla; ayuda: recordar la tabla del agua líquida comprimida. b) Dibujar un diagrama Ts fuera de escala, indicando los estados de la tabla. c) Dibujar un diagrama de la instalación, respetando la numeración de la tabla. d) Calcular el rendimiento isoentrópico de la primera etapa de la turbina. e) Calcular el rendimiento térmico de la instalación. f) Calcular el rendimiento exergético de toda la instalación. h) Mediante su balance, calcular la exergía destruida por unidad de masa de toda la instalación. i) Mediante su balance, calcular la entropía generada por unidad de masa del conjunto turbina y condensador. To = 300 K; po = 100 kPa. Considerar que el calor suministrado entre los estados 6 y 1 proviene de una fuente a Tf1 = 900 °C, y el suministrado entre los estados 2 y 3 proviene de una fuente a Tf2 = 600 °C. El calor del condensador no se aprovecha. Justifique todas las respuestas.
