Ejercicio 1
Sea un ciclo Brayton simple, con turbina y compresor adiabáticos, cuyos estados aparecen en la tabla siguiente, suponiendo que el gas que circula en el ciclo, es aire con cp constante.
Se pide:
a) transcribir la tabla a la hoja de examen y completarla suponiendo que el rendimiento isoentrópico del compresor vale 0.75;
b) confeccionar sendos diagramas pv y Ts, fuera de escala, donde se indicará la numeración de los estados de la tabla y dibujar un diagrama de la instalación del ciclo;
c) calcular el rendimiento térmico del ciclo;
d) determinar, mediante sus respectivos balances, la entropía generada y la exergía destruida del conjunto cámara de combustión-turbina solamente. Se supone que por la instalación circula un caudal de 5.8 kg/seg. El ciclo recibe calor de una fuente a 1500 K, y cede calor, al ambiente To=280 K y Po=100 KPa y
e) calcular el rendimiento exergético del conjunto cámara de combustión-turbina solamente. Justifique debidamente todas las respuestas.

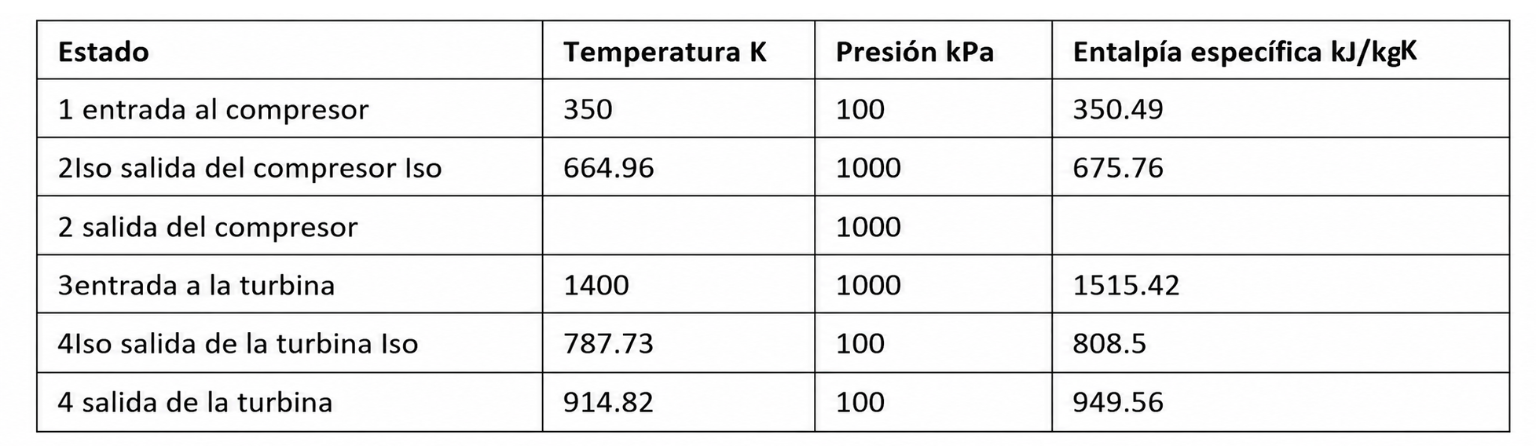

Figura o tabla original del enunciadoNota: la unidad de entalpía específica del encabezado original dice kJ/kgK; corresponde kJ/kg.
