Parcial resuelto de Uso de Tablas
Leé el enunciado y abrí las hojas de la resolución en orden.
Enunciado

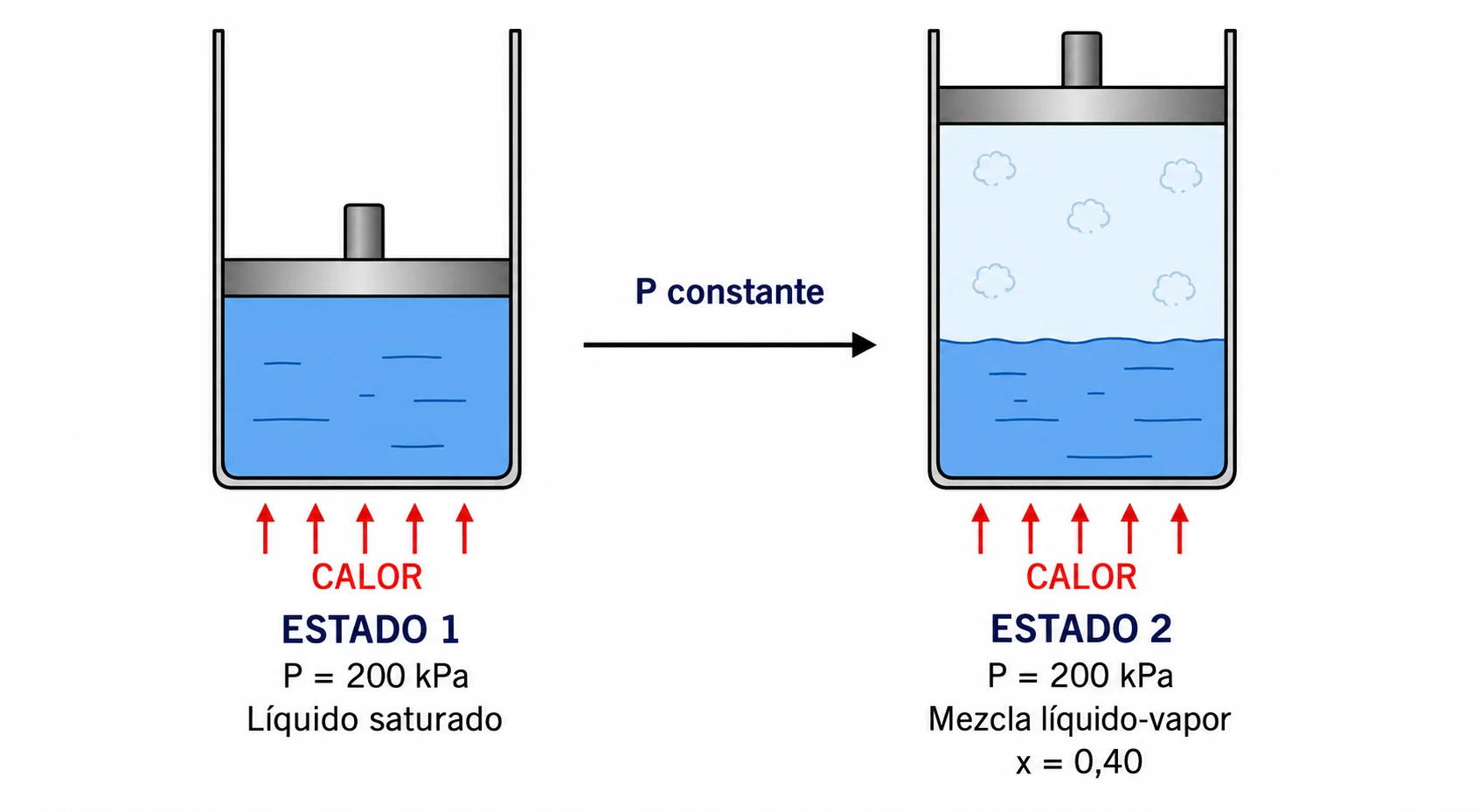

En un cilindro–pistón hay agua a presión constante de 200 kPa. Inicialmente el sistema está como líquido saturado (punto de ebullición a esa presión).
Se comienza a calentar manteniendo la presión constante en 200 kPa hasta que el estado final es una mezcla líquido–vapor donde el 40 % de la masa está en forma de vapor.
Usando la tabla de agua saturada a 200 kPa:
Determinar la temperatura de saturación Tsat. Leer en la tabla, y anotar: • vf, vg • hf, hg • uf, ug
Explicar brevemente (una o dos líneas) la relación entre: x = mvapor / mtotal Calcular: • Volumen específico v2 • Energía interna específica u2 • Entalpía específica h2
Si en otro problema te dicen que tenés agua saturada a 120 °C, y no te dan la presión:
¿Qué tabla te conviene usar primero: saturación en función de la temperatura o saturación en función de la presión? ¿Qué propiedad leés de esa tabla para luego poder usar la otra?
Resolución en hojas

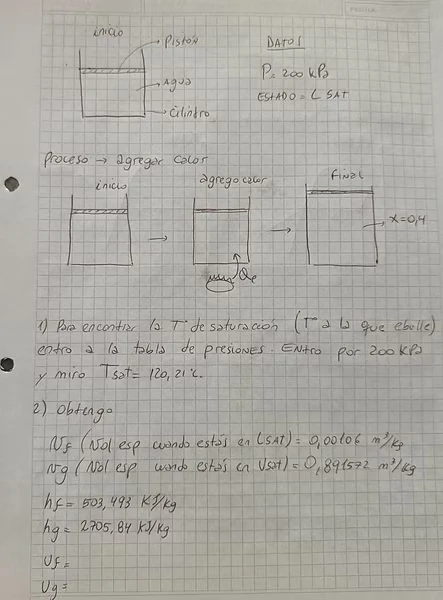

Hoja 1

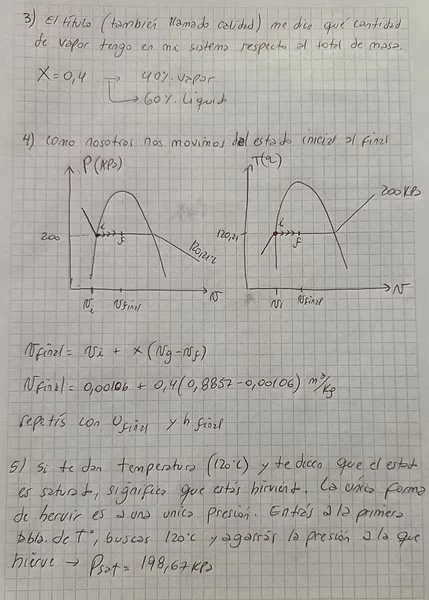

Hoja 2
