Intro a los Ciclos Termodinámicos

Un ciclo vuelve al estado inicial del fluido y puede producir trabajo neto si recibe calor. Empezá por identificar cada transferencia y cada equipo.

· 5 min de lectura

FOCUS Centro de EstudiosTermodinámica
Juan Aude, profesor de FOCUS
Juan AudeProfesor y fundador de FOCUS
01 / ENTENDÉ EL TEMA

Leé, resolvé y comprobá tus ideas a medida que avanzás.

Un ciclo termodinámico es una secuencia de procesos que devuelve el fluido de trabajo al mismo estado del modelo. Por eso, después de una vuelta completa, su energía almacenada vuelve al valor inicial. A lo largo del recorrido sí puede recibir calor, rechazar calor, consumir trabajo y entregar trabajo.

Seguí una vuelta completa

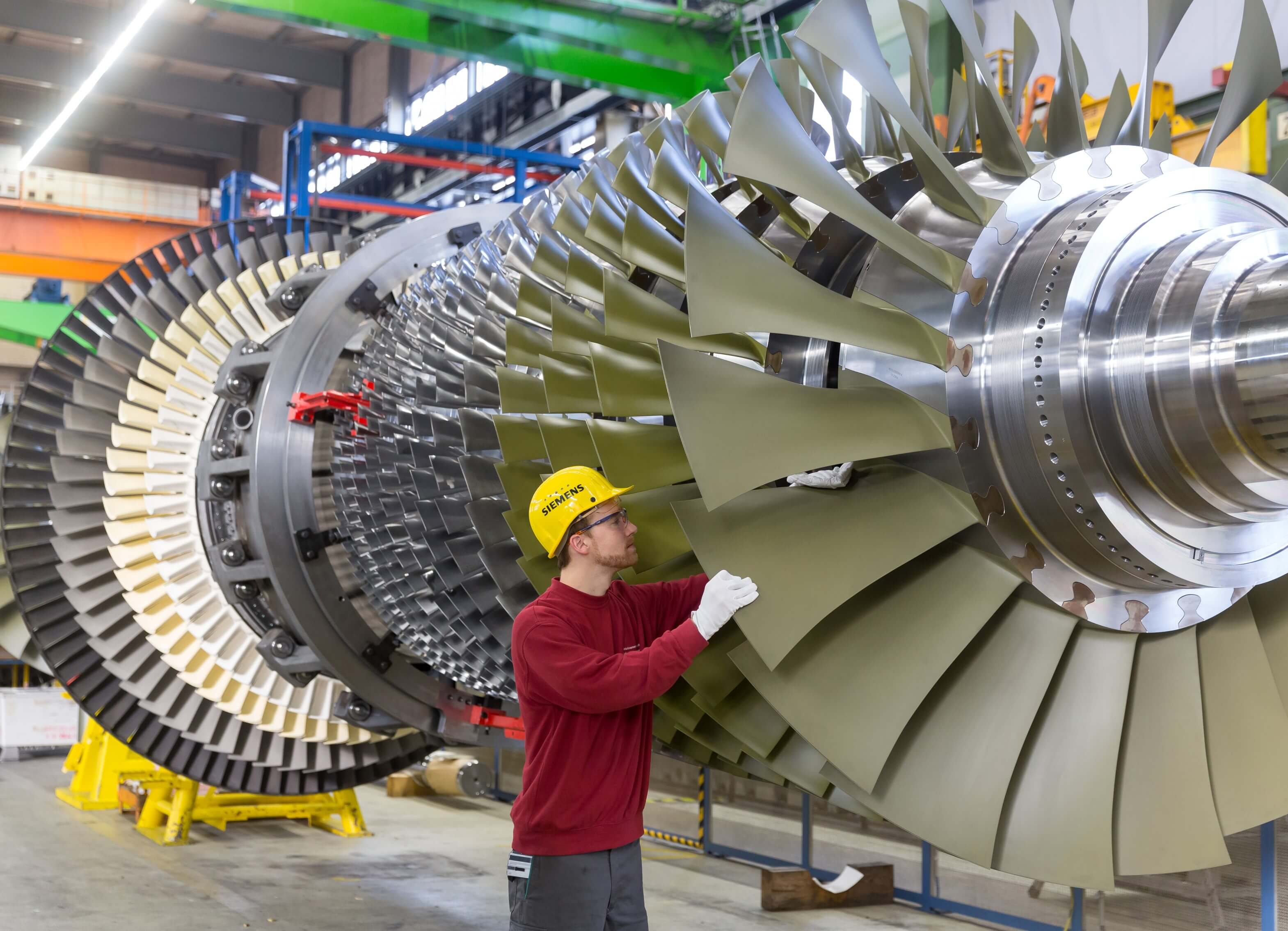

En un ciclo de potencia de gas, el fluido se comprime, recibe energía, se expande y finalmente se representa el rechazo de calor que cierra el modelo. Los ciclos Otto, Diésel y Brayton idealizan máquinas distintas; sus procesos y equipos se deben identificar antes de calcular.

CHEQUEA CUANTO ENTENDISTE

Un fluido completa una vuelta y regresa a la misma presión y temperatura del estado inicial, bajo el mismo modelo de sustancia. ¿Eso obliga a que durante la vuelta no haya recibido calor ni entregado trabajo?

listo, quiero comparar mi respuesta
Nuestra respuesta

No. Al regresar al mismo estado, el cambio total de energía almacenada es cero. Durante la vuelta puede intercambiar calor y trabajo; para cerrar el balance, sus cantidades netas deben compensarse.

CLASE GRATUITA · JUAN AUDE

Empezá los ciclos de gas con la clase de Juan

La clase presenta modelos de ciclos de gas. Seguí primero qué se comprime, dónde se aporta calor y qué equipo entrega trabajo.

Ver las clases completas de Ciclos de potencia de gas →

Balance y rendimiento

El trabajo útil de un ciclo de potencia es el trabajo neto entregado por el conjunto. Si una turbina entrega trabajo y un compresor lo consume, se resta el consumo. El rendimiento compara ese trabajo neto con el calor aportado al fluido en el modelo.

ΔEciclo=0Wneto=Qrecibido−Qrechazadoη=WnetoQrecibido\begin{gathered}\Delta E_{\rm ciclo}=0\\[0.55em]W_{\rm neto}=Q_{\rm recibido}-Q_{\rm rechazado}\\[0.55em]\eta=\frac{W_{\rm neto}}{Q_{\rm recibido}}\end{gathered}
CHEQUEA CUANTO ENTENDISTE

Dos ciclos reciben el mismo calor y sus turbinas entregan el mismo trabajo. El segundo necesita más trabajo para su compresor. ¿Cuál deja más trabajo neto disponible y qué dato necesitás para calcular el rendimiento de cada uno?

listo, quiero comparar mi respuesta
Nuestra respuesta

El primero deja más trabajo neto porque consume menos en compresión. Para hallar cada rendimiento se necesita el trabajo neto, obtenido al restar el del compresor al de la turbina, y el calor recibido por el ciclo.

El ejercicio guiado de Brayton usa cuatro estados para convertir este mapa en cálculos verificables de temperatura, calor y trabajo.

02 / SEGUÍ ESTUDIANDO CON JUAN

Clases y práctica de Ciclos de potencia de gas

Elegí cómo continuar en FOCUS según el material que necesitás.

Ver el tema completo, el ejercicio gratuito y las opciones para estudiar →
03 / RESOLVÉ PASO A PASO

Ahora probá un ejercicio de Ciclos de potencia de gas

El ejercicio de Brayton convierte este panorama en un ciclo concreto: calculá los estados y separá el trabajo de compresor del de turbina.

EJERCICIO GRATIS · PASO A PASO

Ciclo Otto de aire con calores específicos variables

Esta resolución está paso a paso, para que vos estudies desde CERO. Es decir, si no entendes absolutamente nada del tema, empezá por acá que te explico full detallado todo
EJERCICIO GRATUITO

Ciclo Otto de aire con calores específicos variables

La relación de compresión de un ciclo Otto de aire estándar es r=9,5r=9,5. Antes de la compresión isentrópica, el aire está a P1=100 kPaP_1=100\,\mathrm{kPa} y 27 ∘C27\,{}^\circ\mathrm C; el volumen del cilindro es V1=600 cm3V_1=600\,\mathrm{cm^3}. Al final de la expansión isentrópica la temperatura es T4=800 KT_4=800\,\mathrm K. Empleá calores específicos variables y la tabla de aire como gas ideal (uu, s∘s^\circ y vrv_r), denominada tabla de Keenan y Kaye.

Completá la tabla de los cuatro estados. Determiná la temperatura y la presión máximas, el calor transferido en kJ, el rendimiento térmico y la presión media efectiva. Hacé croquis del ciclo en PP–vv, TT–ss, hh–TT y hh–PP.

Intentá resolverlo antes de abrir los pasos.

Esquema del planteo: Aire en cilindro–émbolo, Cuatro procesos Otto, Masa cerrada. Datos: P₁ = 100 kPa; T₁ = 27 °C; V₁ = 600 cm³; r = 9,5; T₄ = 800 K.

Razonalo paso a paso.

1. Analizá el sistema y numerá el ciclo

Seguimos la misma masa de aire dentro del cilindro. El ciclo Otto tiene compresión isentrópica 1→2, incorporación de calor a volumen constante 2→3, expansión isentrópica 3→4 y rechazo de calor a volumen constante 4→1. Por eso el volumen mayor es el de 1 y 4; el menor, el de 2 y 3.

m1=m2=m3=m4,r=V1V2=V4V3=9,5V1=V4=0,000600 m3,V2=V3=V19,5\begin{gathered}m_1=m_2=m_3=m_4,\qquad r=\frac{V_1}{V_2}=\frac{V_4}{V_3}=9{,}5\\V_1=V_4=0{,}000600\,\mathrm{m^3},\qquad V_2=V_3=\frac{V_1}{9{,}5}\end{gathered}
2. Pasá a kelvin y hallá la masa

Para este ejercicio tomamos 27 ∘C27\,{}^\circ\mathrm C como 300 K300\,\mathrm K, la fila disponible en la tabla de aire. Convertí también 600 cm3600\,\mathrm{cm^3} a metros cúbicos. Con Raire=0,287 kJ/(kg K)R_{aire}=0,287\,\mathrm{kJ/(kg\,K)}, aplicá P1V1=mRT1P_1V_1=mRT_1. La masa será la misma en los cuatro estados.

T1≃27+273=300 Km=P1V1RT1=100(0,000600)0,287(300)≈0,00069686 kg\begin{gathered}T_1\simeq27+273=300\,\mathrm K\\m=\frac{P_1V_1}{RT_1}=\frac{100(0{,}000600)}{0{,}287(300)}\approx0{,}00069686\,\mathrm{kg}\end{gathered}
3. Leé el estado 1 y empezá la tabla

En la Tabla 9 de aire con calor específico variable buscá directamente la fila de 300 K300\,\mathrm K. Leé de esa misma fila u1u_1, s1∘s_1^\circ, vr1v_{r1} y h1h_1: no hace falta interpolar el estado 1. El símbolo s∘(T)s^\circ(T) es el valor tabulado que depende solo de TT; no es por sí solo la entropía real del estado.

T1=300 K,u1=214,07 kJ/kgs1∘=1,70203 kJ/(kg K),vr1=621,2h1=300,19 kJ/kg\begin{gathered}T_1=300\,\mathrm K,\qquad u_1=214{,}07\,\mathrm{kJ/kg}\\s_1^\circ=1{,}70203\,\mathrm{kJ/(kg\,K)},\qquad v_{r1}=621{,}2\\h_1=300{,}19\,\mathrm{kJ/kg}\end{gathered}
Ampliar tabla marcada ↗
Tabla 9 de aire: fila de 300 K con temperatura, entalpía, energía interna, entropía tabulada y volumen relativo marcados.
Tabla de estados · Aire ideal
EstadoT (K)P (kPa)u (kJ/kg)s°(T) (kJ/(kg·K))vᵣ
1300100214,071,70203621,2

s°(T) es el valor tabulado para usar con diferencias de presión; las transformaciones 1→2 y 3→4 tienen entropía real constante. Los valores interpolados son aproximados.

4. Buscá la temperatura del estado 2

La compresión 1→2 es isentrópica. Con calores específicos variables, usá los volúmenes relativos de la tabla: vr2/vr1=V2/V1=1/rv_{r2}/v_{r1}=V_2/V_1=1/r. El valor buscado queda entre las filas de 710 y 720 K. Interpolá ahí para conocer T2T_2.

vr2=621,29,5=65,3895f2=67,07−65,389567,07−64,53≈0,66162T2=710+f2(720−710)≈716,62 K\begin{gathered}v_{r2}=\frac{621{,}2}{9{,}5}=65{,}3895\\f_2=\frac{67{,}07-65{,}3895}{67{,}07-64{,}53}\approx0{,}66162\\T_2=710+f_2(720-710)\approx716{,}62\,\mathrm K\end{gathered}
Ampliar tabla marcada ↗
Tabla 9 de aire: filas de 710 y 720 K usadas para interpolar el estado 2.
5. Completá el estado 2

Aplicá la misma fracción de interpolación a las columnas uu y s∘s^\circ de 710 y 720 K. Después usá P/TP/T proporcional a 1/V1/V para hallar la presión: el volumen final es V1/9,5V_1/9,5. Incorporá toda la segunda fila a la tabla.

u2=520,23+f2(528,14−520,23)≈525,46 kJ/kgs2∘=2,58810+f2(2,60319−2,58810)≈2,59808 kJ/(kg K)P2=P1T2T1r=100716,62300(9,5)≈2269 kPa\begin{gathered}u_2=520{,}23+f_2(528{,}14-520{,}23)\approx525{,}46\,\mathrm{kJ/kg}\\s_2^\circ=2{,}58810+f_2(2{,}60319-2{,}58810)\approx2{,}59808\,\mathrm{kJ/(kg\,K)}\\P_2=P_1\frac{T_2}{T_1}r=100\frac{716{,}62}{300}(9{,}5)\approx2269\,\mathrm{kPa}\end{gathered}
Tabla de estados · Aire ideal
EstadoT (K)P (kPa)u (kJ/kg)s°(T) (kJ/(kg·K))vᵣ
1300100214,071,70203621,2
2≈ 716,62≈ 2269≈ 525,46≈ 2,59808≈ 65,3895

s°(T) es el valor tabulado para usar con diferencias de presión; las transformaciones 1→2 y 3→4 tienen entropía real constante. Los valores interpolados son aproximados.

6. Leé el estado 4 en la tabla

El enunciado da T4=800 KT_4=800\,\mathrm K. Buscá esa fila de la misma Tabla 9 y leé directamente u4u_4, s4∘s_4^\circ y vr4v_{r4}. Como 4→1 es a volumen constante, V4=V1V_4=V_1; su presión se calculará al completar las filas.

T4=800 K:u4=592,30 kJ/kg,s4∘=2,71787 kJ/(kg K),vr4=48,08T_4=800\,\mathrm K:\qquad u_4=592{,}30\,\mathrm{kJ/kg},\quad s_4^\circ=2{,}71787\,\mathrm{kJ/(kg\,K)},\quad v_{r4}=48{,}08
Ampliar tabla marcada ↗
Tabla 9 de aire: fila de 800 K correspondiente al estado 4.
Tabla de estados · Aire ideal
EstadoT (K)P (kPa)u (kJ/kg)s°(T) (kJ/(kg·K))vᵣ
1300100214,071,70203621,2
2≈ 716,62≈ 2269≈ 525,46≈ 2,59808≈ 65,3895
4800≈ 266,67592,302,7178748,08

s°(T) es el valor tabulado para usar con diferencias de presión; las transformaciones 1→2 y 3→4 tienen entropía real constante. Los valores interpolados son aproximados.

7. Buscá el estado 3 en la página siguiente

La expansión 3→4 también es isentrópica. Por eso vr4/vr3=V4/V3=rv_{r4}/v_{r3}=V_4/V_3=r. Calculá vr3v_{r3} y buscá ese número entre las filas de 1660 y 1680 K de la continuación de la Tabla 9. Interpolá T3T_3, u3u_3 y s3∘s_3^\circ.

vr3=48,089,5=5,06105,f3=5,147−5,061055,147−4,949=0,43408T3=1660+f3(1680−1660)=1668,68 Ku3=1354,48+f3(1373,24−1354,48)=1362,62 kJ/kgs3∘=3,56867+f3(3,58335−3,56867)=3,57504 kJ/(kg K)\begin{gathered}v_{r3}=\frac{48{,}08}{9{,}5}=5{,}06105,\qquad f_3=\frac{5{,}147-5{,}06105}{5{,}147-4{,}949}=0{,}43408\\T_3=1660+f_3(1680-1660)=1668{,}68\,\mathrm K\\u_3=1354{,}48+f_3(1373{,}24-1354{,}48)=1362{,}62\,\mathrm{kJ/kg}\\s_3^\circ=3{,}56867+f_3(3{,}58335-3{,}56867)=3{,}57504\,\mathrm{kJ/(kg\,K)}\end{gathered}
Ampliar tabla marcada ↗
Continuación de la Tabla 9: filas de 1660 y 1680 K usadas para interpolar el estado 3.
Tabla de estados · Aire ideal
EstadoT (K)P (kPa)u (kJ/kg)s°(T) (kJ/(kg·K))vᵣ
1300100214,071,70203621,2
2≈ 716,62≈ 2269≈ 525,46≈ 2,59808≈ 65,3895
3≈ 1668,68Pendiente≈ 1362,62≈ 3,57504≈ 5,06105
4800Pendiente592,302,7178748,08

s°(T) es el valor tabulado para usar con diferencias de presión; las transformaciones 1→2 y 3→4 tienen entropía real constante. Los valores interpolados son aproximados.

8. Calculá las presiones y cerrá la tabla

Entre 2 y 3 el volumen no cambia: P3/P2=T3/T2P_3/P_2=T_3/T_2. Entre 4 y 1 tampoco cambia: P4/P1=T4/T1P_4/P_1=T_4/T_1. Así completás las cuatro filas antes de calcular calores o trabajo. La temperatura y la presión máximas corresponden al estado 3.

P3=P2T3T2≈5284 kPaP4=P1T4T1=100800300≈266,67 kPa\begin{gathered}P_3=P_2\frac{T_3}{T_2}\approx5284\,\mathrm{kPa}\\P_4=P_1\frac{T_4}{T_1}=100\frac{800}{300}\approx266{,}67\,\mathrm{kPa}\end{gathered}

a) Tmax⁡=T3≈1668,7 KT_{\max}=T_3\approx1668{,}7\,\mathrm K y Pmax⁡=P3≈5,284 MPaP_{\max}=P_3\approx5{,}284\,\mathrm{MPa}.

Tabla de estados · Aire ideal
EstadoT (K)P (kPa)u (kJ/kg)s°(T) (kJ/(kg·K))vᵣ
1300100214,071,70203621,2
2≈ 716,62≈ 2269≈ 525,46≈ 2,59808≈ 65,3895
3≈ 1668,68≈ 5284≈ 1362,62≈ 3,57504≈ 5,06105
4800≈ 266,67592,302,7178748,08

s°(T) es el valor tabulado para usar con diferencias de presión; las transformaciones 1→2 y 3→4 tienen entropía real constante. Los valores interpolados son aproximados.

9. Dibujá el ciclo en P–v

En el eje horizontal ubicá el volumen específico y en el vertical la presión. 1→2 se curva hacia arriba y a la izquierda; 2→3 sube a volumen constante; 3→4 se curva hacia abajo y a la derecha; 4→1 baja a volumen constante. Numerá los cuatro extremos y marcá v1=v4v_1=v_4 y v2=v3v_2=v_3. Trazá completas solo las isotermas de los extremos térmicos: T1=300 KT_1=300\,\mathrm K (la más fría) y T3≈1668,68 KT_3\approx1668,68\,\mathrm K (la más caliente). Son líneas de temperatura constante; las curvas de compresión y expansión siguen siendo isentrópicas.

v1=v4,v2=v3=v19,5v_1=v_4,\qquad v_2=v_3=\frac{v_1}{9{,}5}
Croquis del ciclo Otto en P–v con los cuatro estados y el sentido de cada proceso.
10. Dibujá el ciclo en T–s

Poné entropía real en el eje horizontal y temperatura en el vertical. Las dos transformaciones isentrópicas son verticales. La adición de calor 2→3 avanza hacia arriba y a la derecha; el rechazo 4→1 vuelve hacia abajo y a la izquierda. No confundas s∘(T)s^\circ(T) de la tabla con la entropía real: para un gas ideal, sj−si=sj∘−si∘−Rln⁡(Pj/Pi)s_j-s_i=s_j^\circ-s_i^\circ-R\ln(P_j/P_i).

s1=s2,s3=s4s_1=s_2,\qquad s_3=s_4
Croquis del ciclo Otto en T–s con los cuatro estados y el sentido de cada proceso.
11. Leé las entalpías para los otros croquis

En el modelo de gas ideal, hh depende solo de TT. Leé h1h_1 directamente a 300 K y h4h_4 directamente a 800 K. Interpolá h2h_2 entre 710 y 720 K y h3h_3 entre 1660 y 1680 K. Estas entalpías sirven para ubicar los estados en hh–TT y hh–PP; los balances del ciclo cerrado se harán con uu.

(h1,h2,h3,h4)≈(300,19;731,17;1841,61;821,95) kJ/kgT1<T2<T4<T3\begin{gathered}(h_1,h_2,h_3,h_4)\approx(300{,}19;731{,}17;1841{,}61;821{,}95)\,\mathrm{kJ/kg}\\T_1<T_2<T_4<T_3\end{gathered}
Croquis del ciclo Otto en h–T con los cuatro estados y el sentido de cada proceso.
12. Dibujá h–T y h–P

En hh–TT, los cuatro puntos caen sobre una sola curva creciente h(T)h(T): el ciclo recorre esa curva en ambos sentidos y no encierra un área. En hh–PP, ubicá cada par (Pi,hi)(P_i,h_i) y uní 1→2→3→4→1 con el sentido indicado.

h=h(T),(Pi,hi)  para  i=1,2,3,4h=h(T),\qquad (P_i,h_i)\;\text{para}\;i=1,2,3,4
Croquis del ciclo Otto en h–P con los cuatro estados y el sentido de cada proceso.
13. Calculá el calor que entra

En el tramo 2→3 no cambia el volumen y no hay trabajo de frontera. Con la primera ley, el calor incorporado es el aumento de energía interna. Multiplicalo por la masa para obtener los kJ solicitados por ciclo.

qentra=u3−u2=1362,62−525,46≈837,16 kJ/kgQentra=mqentra≈0,5834 kJ/ciclo\begin{gathered}q_{\mathrm{entra}}=u_3-u_2=1362{,}62-525{,}46\approx837{,}16\,\mathrm{kJ/kg}\\Q_{\mathrm{entra}}=m q_{\mathrm{entra}}\approx0{,}5834\,\mathrm{kJ/ciclo}\end{gathered}
14. Calculá el calor que sale y el trabajo neto

En 4→1 también se mantiene el volumen. El calor sale del aire y se informa su magnitud; con la convención de calor entrante positivo, Q4→1Q_{4\to1} es negativo. Como la energía vuelve al estado inicial, el trabajo neto por ciclo es el calor neto.

qsale=u4−u1=592,30−214,07=378,23 kJ/kgQsale=mqsale≈0,2636 kJ/cicloWneto=Qentra−Qsale≈0,3198 kJ/ciclo\begin{gathered}q_{\mathrm{sale}}=u_4-u_1=592{,}30-214{,}07=378{,}23\,\mathrm{kJ/kg}\\Q_{\mathrm{sale}}=m q_{\mathrm{sale}}\approx0{,}2636\,\mathrm{kJ/ciclo}\\W_{\mathrm{neto}}=Q_{\mathrm{entra}}-Q_{\mathrm{sale}}\approx0{,}3198\,\mathrm{kJ/ciclo}\end{gathered}

b) Entra 0,5834 kJ0{,}5834\,\mathrm{kJ} y sale 0,2636 kJ0{,}2636\,\mathrm{kJ} por ciclo.

15. Obtené el rendimiento térmico

El efecto buscado en un motor Otto es el trabajo neto. Dividí ese trabajo por el calor que entró; mantené las cifras sin redondear hasta el final. No uses la fórmula con un kk constante, porque el enunciado pide calores específicos variables.

ηt=WnetoQentra=1−u4−u1u3−u2≈0,5482=54,82%\eta_{\mathrm{t}}=\frac{W_{\mathrm{neto}}}{Q_{\mathrm{entra}}}=1-\frac{u_4-u_1}{u_3-u_2}\approx0{,}5482=54{,}82\%

c) Rendimiento térmico: 54,82%54{,}82\%.

16. Calculá la presión media efectiva

La presión media efectiva es la presión constante ficticia que produciría el mismo trabajo neto durante la carrera útil V1−V2V_1-V_2. Convertí kJ/m3\mathrm{kJ/m^3} a kPa usando 1 kJ/m3=1 kPa1\,\mathrm{kJ/m^3}=1\,\mathrm{kPa}.

PME=WnetoV1−V2=0,319810,000600(1−1/9,5)≈596 kPa\mathrm{PME}=\frac{W_{\mathrm{neto}}}{V_1-V_2}=\frac{0{,}31981}{0{,}000600(1-1/9{,}5)}\approx596\,\mathrm{kPa}

d) Presión media efectiva: aproximadamente 596 kPa596\,\mathrm{kPa}.
