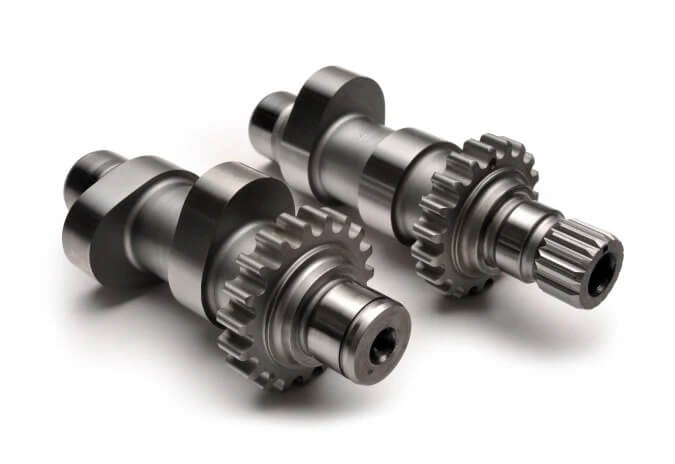

Levas: Principios, tipos y aplicaciones en Ingeniería Mecánica

Descubre todo sobre las levas, su funcionamiento, tipos y aplicaciones en la ingeniería mecánica.

· 9 min de lectura

FOCUS Centro de EstudiosMecánica y Mecanismos
Juan Aude, profesor de FOCUS
Juan AudeProfesor y fundador de FOCUS
01 / ENTENDÉ EL TEMA

Leé, resolvé y comprobá tus ideas a medida que avanzás.

Una leva es una pieza cuyo contorno, llamado perfil, obliga a otra pieza a seguir un movimiento mientras mantienen contacto. Esa otra pieza es el seguidor. Podemos usar el giro de un eje para hacer que el seguidor suba, baje o permanezca a una altura durante una parte de la vuelta. La pregunta que vamos a trabajar es ésta: ¿cómo pasamos de la forma de la leva a la posición, la velocidad y la aceleración del seguidor?

La leva y el seguidor trabajan juntos. También importan las guías, que permiten ciertos movimientos e impiden otros. Un seguidor puede trasladarse por una guía recta o girar alrededor de un apoyo. Su extremo puede ser de punta, llevar un rodillo o tener una cara plana. Cuando hablemos de un resorte de retorno, su función será ayudar a conservar el contacto: la leva empuja, y hace falta que el seguidor acompañe también la bajada.

Primero identificamos la leva y cómo está guiado el seguidor

Una leva de disco tiene su perfil en el contorno de una placa que gira. En una leva cilíndrica, una ranura trazada sobre un cilindro puede guiar al seguidor. Son formas de construir el contacto. Una ley de subida armónica, en cambio, describe cómo cambia el desplazamiento: no es otra forma geométrica de clasificar la leva. Vamos a separar esas dos decisiones para saber qué representa cada dato de un problema.

Elegimos primero un caso que se puede deducir con geometría: un disco circular montado de manera excéntrica y un seguidor de cara plana horizontal, guiado verticalmente. Excéntrico quiere decir que el centro geométrico del disco, CC, está separado del eje fijo de giro, OO. La distancia entre ambos centros se llama excentricidad y la representamos con ee. El radio del disco es RR, con R>eR>e. Supondremos piezas rígidas, contacto sin rozamiento y un retorno que mantiene el contacto durante la vuelta. Estamos calculando el movimiento mientras esas condiciones se cumplen.

La geometría nos da la posición antes de derivar

Ponemos el origen en el eje fijo OO y elegimos +y+y hacia arriba. La letra yy será la altura de la cara inferior del seguidor respecto de ese origen. Medimos el ángulo θ\theta (theta) desde la vertical hacia abajo hasta el segmento OCOC, en sentido antihorario. Así, al comenzar, θ=0\theta=0 y el centro CC queda debajo de OO. Su coordenada vertical es yC=−ecos⁡θy_C=-e\cos\theta: el coseno toma la proyección vertical de la distancia ee.

La cara plana del seguidor toca el punto más alto de la circunferencia. Por eso su altura es la del centro más un radio: y=yC+R=R−ecos⁡θy=y_C+R=R-e\cos\theta. En θ=0\theta=0, la altura mínima es ymin⁡=R−ey_{\min}=R-e. Para medir cuánto subió desde ese nivel usamos otra letra, ss: el desplazamiento de elevación es s=y−ymin⁡s=y-y_{\min}. Reemplazamos las dos alturas y se cancela RR:

y=R−ecos⁡θymin⁡=R−es=y−ymin⁡=(R−ecos⁡θ)−(R−e)s(θ)=e(1−cos⁡θ)\begin{aligned}y&=R-e\cos\theta\\[0.45em]y_{\min}&=R-e\\[0.45em]s&=y-y_{\min}\\[0.45em]&=(R-e\cos\theta)-(R-e)\\[0.45em]s(\theta)&=e(1-\cos\theta)\end{aligned}
Un disco circular de radio R gira alrededor de O, separado e de su centro C. Un seguidor de cara plana horizontal toca el punto superior y sólo puede desplazarse verticalmente. El ángulo theta se mide desde la vertical hacia abajo.
El punto CC gira alrededor de OO. La cara plana queda a la altura y=R−ecos⁡θy=R-e\cos\theta; ss se mide desde el nivel mínimo.

Seguí en el dibujo el segmento que va de OO a CC y después el radio vertical hasta el contacto. El primer tramo aporta −ecos⁡θ-e\cos\theta a la altura; el segundo aporta RR. A media vuelta, θ=π\theta=\pi radianes, el centro está arriba de OO: obtenemos s(π)=e[1−(−1)]=2es(\pi)=e[1-(-1)]=2e. Esa es la elevación máxima. En la primera media vuelta el seguidor sube; en la segunda baja. Este disco excéntrico no produce un tramo prolongado de reposo: tiene instantes de velocidad nula que vamos a distinguir de una detención durante cierto ángulo.

Del desplazamiento salen la velocidad y la aceleración

La posición anterior está escrita en función del ángulo. Para saber qué pasa con el tiempo necesitamos la velocidad angular ω\omega (omega), definida por ω=dθ/dt\omega=d\theta/dt. Se mide en radianes por segundo, rad/s\mathrm{rad/s}. El radián es la medida angular que se usa al derivar seno y coseno. Una vuelta equivale a 2π2\pi radianes o 360∘360^\circ, donde π\pi (pi) es el número de la circunferencia. Por ejemplo, 60∘=π/360^\circ=\pi/3 radianes.

La velocidad vertical v=ds/dtv=ds/dt indica cómo cambia la elevación por unidad de tiempo. Aplicamos la regla de la cadena: primero vemos cuánto cambia ss al cambiar θ\theta, y lo multiplicamos por cuánto cambia θ\theta con el tiempo. Como ds/dθ=esin⁡θds/d\theta=e\sin\theta, queda v=eωsin⁡θv=e\omega\sin\theta. Un valor positivo significa que el seguidor sube; un valor negativo, que baja.

v=dsdt=dsdθdθdtv=eωsin⁡θ\begin{aligned}v&=\frac{ds}{dt}\\[0.45em]&=\frac{ds}{d\theta}\frac{d\theta}{dt}\\[0.45em]v&=e\omega\sin\theta\end{aligned}

La aceleración vertical a=dv/dta=dv/dt mide cómo cambia esa velocidad. Si el giro se mantiene con ω\omega constante, al derivar queda a=eω2cos⁡θa=e\omega^2\cos\theta. Si el giro cambia, hay otro aporte: a=eω2cos⁡θ+esin⁡θ dω/dta=e\omega^2\cos\theta+e\sin\theta\,d\omega/dt. El último factor describe el cambio de la velocidad angular. En las cuentas de esta nota vamos a mantener el giro constante; ésa es la condición que permite usar sólo el primer término.

s=e(1−cos⁡θ)v=eωsin⁡θa=eω2cos⁡θcon ω constante\begin{aligned}s&=e(1-\cos\theta)\\[0.45em]v&=e\omega\sin\theta\\[0.45em]a&=e\omega^2\cos\theta\\[0.45em]&\text{con }\omega\text{ constante}\end{aligned}

Miremos las tres magnitudes durante la misma vuelta. Cuando θ=π/2\theta=\pi/2, la elevación vale ee, la velocidad alcanza +eω+e\omega y la aceleración vale cero. En θ=π\theta=\pi, la elevación es máxima, la velocidad es cero y la aceleración es −eω2-e\omega^2. La aceleración ya apunta hacia abajo para cambiar el sentido del movimiento. Las gráficas siguientes comparten el ángulo horizontal, pero cada eje vertical tiene sus propias unidades.

Tres gráficas alineadas muestran s = e(1 − cos theta), v = e omega sin theta y a = e omega al cuadrado cos theta a lo largo de una vuelta. Cada eje vertical indica su magnitud y unidad, con niveles simbólicos e, e omega o e omega al cuadrado.
La misma posición angular corresponde a una altura, una velocidad y una aceleración diferentes. Velocidad cero en un instante no significa reposo durante un tramo.

En la curva de velocidad, el signo cambia al pasar por π\pi: termina la subida y comienza la bajada. La curva de aceleración cambió de signo antes, en π/2\pi/2. Durante la segunda parte de la subida tenemos v>0v>0 y a<0a<0: el seguidor sigue subiendo, pero cada vez más despacio. En la mitad siguiente de la vuelta ocurre la combinación correspondiente a la bajada. Mirar sólo la altura deja afuera esa información.

Hagamos una cuenta y revisemos qué significa cada signo

Tomemos un disco de radio R=35 mmR=35\,\mathrm{mm}, excentricidad e=10 mm=0,010 me=10\,\mathrm{mm}=0{,}010\,\mathrm m y giro constante ω=4 rad/s\omega=4\,\mathrm{rad/s}. Queremos el movimiento cuando θ=60∘=π/3\theta=60^\circ=\pi/3. El radio sirve para construir el contacto y la altura absoluta; la elevación desde el mínimo depende de ee. Usamos cos⁡60∘=0,50\cos60^\circ=0{,}50 y sin⁡60∘=3/2≈0,866\sin60^\circ=\sqrt3/2\approx0{,}866.

s=0,010(1−0,50) m=0,005 m=5 mmv=0,010(4)(0,866) m/s≈+0,0346 m/sa=0,010(42)(0,50) m/s2=+0,080 m/s2\begin{aligned}s&=0{,}010(1-0{,}50)\,\mathrm m\\[0.45em]&=0{,}005\,\mathrm m=5\,\mathrm{mm}\\[0.45em]v&=0{,}010(4)(0{,}866)\,\mathrm{m/s}\\[0.45em]&\approx+0{,}0346\,\mathrm{m/s}\\[0.45em]a&=0{,}010(4^2)(0{,}50)\,\mathrm{m/s^2}\\[0.45em]&=+0{,}080\,\mathrm{m/s^2}\end{aligned}

El seguidor está 5 mm5\,\mathrm{mm} por encima de su nivel mínimo, sube y está aumentando su velocidad de subida. La elevación máxima de esta leva es 2e=20 mm2e=20\,\mathrm{mm}. También podemos comprobar la escala: eωe\omega tiene unidad m/s\mathrm{m/s} y eω2e\omega^2, m/s2\mathrm{m/s^2}, tratando el radián como unidad angular adimensional en esas expresiones.

CHEQUEA CUANTO ENTENDISTE

Compará las posiciones de 60° y 120° de esta misma leva. ¿Tener la misma velocidad en esos dos instantes significa que está a la misma altura y que su movimiento está cambiando de la misma manera? Mostrá las tres magnitudes.

listo, quiero comparar mi respuesta
Nuestra respuesta

Los senos de los dos ángulos son iguales, pero sus cosenos tienen signos opuestos. Reemplazamos en las relaciones que ya dedujimos.

s60=e(1−1/2)=e/2s120=e[1−(−1/2)]=3e/2v60=v120=eω32a60=+eω2/2a120=−eω2/2\begin{aligned}s_{60}&=e(1-1/2)=e/2\\s_{120}&=e[1-(-1/2)]=3e/2\\v_{60}&=v_{120}=e\omega\frac{\sqrt3}{2}\\a_{60}&=+e\omega^2/2\\a_{120}&=-e\omega^2/2\end{aligned}

En los dos instantes sube con la misma velocidad. A 120° está más alto y su aceleración es hacia abajo: está frenando la subida. La velocidad de un instante no determina por sí sola la posición ni la aceleración.

CHEQUEA CUANTO ENTENDISTE

Conservás la misma leva y duplicás su velocidad angular constante. Un compañero dice que, como el recorrido es el mismo, a un mismo ángulo sólo se duplica la velocidad del seguidor y su aceleración queda igual. ¿Qué parte de esa afirmación se sostiene?

listo, quiero comparar mi respuesta
Nuestra respuesta

Comparamos a un mismo ángulo, con la misma excentricidad. El desplazamiento depende de la geometría; la velocidad lleva un factor omega y la aceleración lleva omega al cuadrado.

s′=e(1−cos⁡θ)=sv′=e(2ω)sin⁡θ=2va′=e(2ω)2cos⁡θ=4a\begin{aligned}s'&=e(1-\cos\theta)=s\\v'&=e(2\omega)\sin\theta=2v\\a'&=e(2\omega)^2\cos\theta=4a\end{aligned}

Se conserva la altura correspondiente a cada ángulo y se duplica la velocidad. La aceleración se cuadruplica donde era distinta de cero. Esto explica por qué aumentar las vueltas por minuto exige revisar el funcionamiento del retorno y del contacto, aunque el perfil sea el mismo.

En un seguidor de rodillo también importa hacia dónde empuja el contacto

Pasemos ahora a un seguidor de rodillo guiado verticalmente. Es otra forma de contacto. Sin rozamiento, la leva empuja perpendicularmente a la superficie en el punto donde toca el rodillo; esa dirección se llama normal. La fuerza normal FF pasa por el centro del rodillo, y puede estar inclinada respecto del movimiento permitido por la guía. Llamamos ángulo de presión α\alpha (alfa) al ángulo entre esa fuerza y la dirección vertical del seguidor.

Elegimos +y+y hacia arriba y +x+x hacia la derecha. En la posición del dibujo, la fuerza normal apunta hacia arriba y a la derecha. Su parte vertical, Fy=Fcos⁡αF_y=F\cos\alpha, empuja al seguidor en la dirección de su guía. Su parte horizontal, Fx=Fsin⁡αF_x=F\sin\alpha, debe ser equilibrada por la reacción lateral de esa guía. Al dividir las dos expresiones obtenemos Fx/Fy=tan⁡αF_x/F_y=\tan\alpha: para una misma fuerza vertical requerida, un ángulo mayor exige más empuje lateral.

Una leva circular toca un seguidor de rodillo guiado verticalmente. La normal común pasa por los centros del disco y del rodillo. La fuerza forma 30 grados con la vertical y se descompone en Fx horizontal y Fy vertical.
El ángulo de presión compara la normal del contacto con el movimiento permitido. La componente lateral debe ser sostenida por la guía.

En la figura, la flecha inclinada sigue la línea que une los centros en el contacto. La flecha vertical es la componente que acompaña el movimiento. Si necesitamos Fy=100 NF_y=100\,\mathrm N y el ángulo es α=30∘\alpha=30^\circ, despejamos F=Fy/cos⁡α≈115,5 NF=F_y/\cos\alpha\approx115{,}5\,\mathrm N y calculamos Fx=Fytan⁡α≈57,7 NF_x=F_y\tan\alpha\approx57{,}7\,\mathrm N. La guía tiene que compensar ese empuje horizontal. La cuenta muestra por qué Juan insiste en buscar un ángulo de presión pequeño: una mayor parte de la fuerza de contacto queda en la dirección útil.

Fy=Fcos⁡αFx=Fsin⁡αF=100cos⁡30∘ N≈115,5 NFx=100tan⁡30∘ N≈57,7 N\begin{aligned}F_y&=F\cos\alpha\\F_x&=F\sin\alpha\\[0.45em]F&=\frac{100}{\cos30^\circ}\,\mathrm N\\&\approx115{,}5\,\mathrm N\\[0.45em]F_x&=100\tan30^\circ\,\mathrm N\\&\approx57{,}7\,\mathrm N\end{aligned}
CHEQUEA CUANTO ENTENDISTE

La misma fuerza vertical de 100 N debe mantenerse cuando el ángulo de presión pasa de 30° a 60°. ¿La fuerza normal y el empuje lateral aumentan en la misma proporción? Justificá ambos cambios.

listo, quiero comparar mi respuesta
Nuestra respuesta

Mantenemos fija la componente vertical. Por eso la fuerza normal se obtiene dividiendo por el coseno y el empuje lateral, multiplicando por la tangente.

F60F30=cos⁡30∘cos⁡60∘=3Fx,60Fx,30=tan⁡60∘tan⁡30∘=3\begin{aligned}\frac{F_{60}}{F_{30}}&=\frac{\cos30^\circ}{\cos60^\circ}=\sqrt3\\[0.45em]\frac{F_{x,60}}{F_{x,30}}&=\frac{\tan60^\circ}{\tan30^\circ}=3\end{aligned}

La normal aumenta por un factor raíz de tres y el empuje lateral se triplica. La guía puede recibir un aumento importante de carga lateral aunque la fuerza vertical que necesitamos siga siendo la misma.

Del mecanismo sencillo a una ley de movimiento elegida

En este ejemplo obtuvimos el movimiento a partir de un disco excéntrico y una cara plana. En un diseño también podemos partir del movimiento que necesitamos y construir un perfil compatible con él. Antes de fabricar se revisan elevación, velocidad, aceleración, retorno, contacto y espacio disponible. Cambiar a un rodillo o a un seguidor articulado cambia la geometría que hay que analizar; la ecuación del disco con cara plana no se traslada automáticamente a esos mecanismos.

El ejercicio guiado de esta nota plantea otra tarea: entrega una ley de subida armónica durante una parte del giro. Ahí vas a identificar su ángulo de subida y derivar esa ley, en lugar de usar la expresión del disco excéntrico que acabamos de deducir. La clase de Juan conecta este análisis con la identificación del mecanismo equivalente y de los apoyos.

CLASE GRATUITA · JUAN AUDE

Mirá la clase de Levas con Juan

Juan dibuja el perfil y el movimiento del seguidor. Detené la clase cuando cambie el tramo de la leva e intentá anticipar cómo se moverá el seguidor.

Ver las clases completas de Levas →
02 / SEGUÍ ESTUDIANDO CON JUAN

Clases y práctica de Levas

Elegí cómo continuar en FOCUS según el material que necesitás.

Ver el tema completo, el ejercicio gratuito y las opciones para estudiar →
03 / RESOLVÉ PASO A PASO

Ahora probá un ejercicio de Levas

Aplicá la idea a un diseño concreto de leva. Leé el enunciado y anticipá cómo cambia el desplazamiento antes de abrir los pasos.

EJERCICIO GRATIS · PASO A PASO

Leva con subida armónica simple

Esta resolución está paso a paso, para que vos estudies desde CERO. Es decir, si no entendes absolutamente nada del tema, empezá por acá que te explico full detallado todo
EJERCICIO GRATUITO

Leva con subida armónica simple

Una leva gira a 600 rpm y eleva un seguidor 20 mm durante 120° de giro. La ley de subida es y = h[1−cos(πθ/β)]/2, con θ en radianes desde el inicio y β = 120°. Despreciá elasticidad y gravedad.

Calculá posición, velocidad y aceleración cuando θ = β/2; obtené además los máximos de rapidez y aceleración durante la subida.

Intentá resolverlo antes de abrir los pasos.

Esquema del planteo: Leva, Seguidor, Elevación. Datos: n = 600 rpm; h = 20 mm; subida en 120°.

Razonalo paso a paso.

1. Convertí las magnitudes

La altura de subida es h = 0,020 m. La leva da 600/60 = 10 vueltas por segundo y el tramo de subida ocupa β = 120° = 2π/3 rad.

ω=600(2π)60=20π rad/s,β=2π3 rad\omega=\frac{600(2\pi)}{60}=20\pi\,\mathrm{rad/s},\qquad\beta=\frac{2\pi}{3}\,\mathrm{rad}
2. Relacioná ángulo y tiempo

La velocidad angular es constante durante la subida: θ aumenta como ωt desde el inicio. La posición del seguidor depende del ángulo mediante la ley dada.

θ=ωt,y(θ)=h2[1−cos⁡(πθβ)]\theta=\omega t,\qquad y(\theta)=\frac h2\left[1-\cos\left(\frac{\pi\theta}{\beta}\right)\right]
3. Derivá la velocidad

Aplicá la regla de la cadena a y(θ): la derivada respecto de θ se multiplica por dθ/dt = ω.

v=dydt=hπω2βsin⁡(πθβ)v=\frac{dy}{dt}=\frac{h\pi\omega}{2\beta}\sin\left(\frac{\pi\theta}{\beta}\right)
4. Derivá la aceleración

Volvé a derivar respecto del tiempo. El coseno indica aceleración positiva al comienzo y negativa al final de la subida.

a=dvdt=hπ2ω22β2cos⁡(πθβ)a=\frac{dv}{dt}=\frac{h\pi^2\omega^2}{2\beta^2}\cos\left(\frac{\pi\theta}{\beta}\right)
5. Evaluá la mitad de carrera

Con θ = β/2, el argumento trigonométrico es π/2: el seguidor está a mitad de altura, alcanza la rapidez máxima y cambia el signo de su aceleración.

y(β2)=h2=10 mm,a(β2)=0y\left(\frac\beta2\right)=\frac h2=10\,\mathrm{mm},\qquad a\left(\frac\beta2\right)=0

y = 10 mm; v ≈ 0,942 m/s; a = 0.

6. Ubicá los máximos de magnitud

Durante la subida, sen(πθ/β) llega a 1 en la mitad. La aceleración tiene magnitud máxima en ambos extremos: positiva al iniciar y negativa al terminar.

vmax⁡=hπω2β≈0,942 m/s∣a∣max⁡=hπ2ω22β2≈88,8 m/s2\begin{gathered}v_{\max}=\frac{h\pi\omega}{2\beta}\approx0{,}942\,\mathrm{m/s}\\|a|_{\max}=\frac{h\pi^2\omega^2}{2\beta^2}\approx88{,}8\,\mathrm{m/s^2}\end{gathered}

vmáx ≈ 0,942 m/s; a(inicio) ≈ +88,8 m/s²; a(fin) ≈ −88,8 m/s².

LABORATORIO · LEVAS

La leva y tres gráficos que se dibujan

La leva gira y empuja al seguidor plano. La línea vertical recorre el tiempo mientras se trazan posición, velocidad y aceleración. Los primeros 120° de cada vuelta siguen el enunciado; el resto completa un ciclo ilustrativo.

LEVASEGUIDORyO

Perfil y radio base ilustrativos · contacto plano

Reproducción
°
θ = 0°2 vueltas
VUELTA Y ÁNGULOVuelta 1 · 0°
TIEMPO REAL A 600 RPM0,0 ms
TRAMO ACTUALSubida del enunciado
Subida de 0° a 120° de cada vuelta: ley del enunciadoReposo y retorno: ciclo ilustrativo
Posición0,0 mm
0100200 ms
Velocidad0,000 m/s
0100200 ms
Aceleración88,8 m/s²
0100200 ms

Cada vuelta real dura 100 ms; la reproducción está desacelerada para observarla. Para completar los 360° se eligieron reposo de 120° a 180°, retorno armónico de 180° a 300° y reposo de 300° a 360°. El enunciado solo fija la subida. Las discontinuidades de aceleración entre tramos son propias de esta elección didáctica.

Movimiento del seguidor durante la subida

La leva gira a 600 rpm y eleva el seguidor 20 mm en 120°. La subida dura 33,3 ms. Los tres gráficos usan el mismo eje de tiempo.

Posición del seguidor
y (mm)20100016,733,3Tiempo t (ms)

0 → 10 → 20 mm

Velocidad del seguidor
v (m/s)0,9420,4710016,733,3Tiempo t (ms)

0 → 0,942 → 0 m/s

Aceleración del seguidor
a (m/s²)+88,80−88,8016,733,3Tiempo t (ms)

+88,8 → 0 → −88,8 m/s²

La posición aumenta de 0 a 20 mm; la velocidad llega a su máximo a mitad de carrera; la aceleración cambia de signo allí. Las curvas terminan al completar la subida.
