Momento angular: elegir el eje y justificar qué se conserva

El momento angular depende del movimiento y del punto desde el que lo mirás. Vamos a definirlo, calcular el momento de las fuerzas externas y recién después decidir si se conserva.

· Actualizado el · 7 min de lectura

FOCUS Centro de EstudiosFísica 1
Juan Aude, profesor de FOCUS
Juan AudeProfesor y fundador de FOCUS
01 / ENTENDÉ EL TEMA

Leé, resolvé y comprobá tus ideas a medida que avanzás.

Primero ubicá el punto de referencia

La cantidad de movimiento de una partícula combina su masa mm con su velocidad v⃗\vec v: P⃗=mv⃗\vec P=m\vec v. Usamos PP mayúscula y una flecha porque es vectorial. El momento angular describe el efecto de ese movimiento respecto de un punto de referencia OO. Lo representamos con L⃗O\vec L_O; el subíndice recuerda respecto de qué punto lo calculamos.

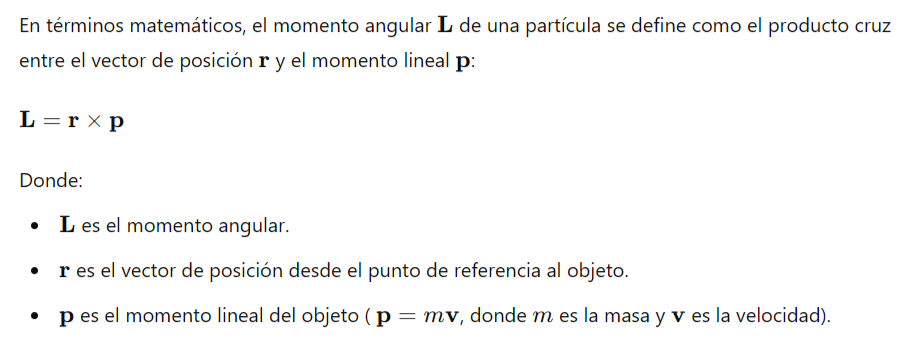

Desde OO hasta la partícula dibujamos el vector posición r⃗\vec r. La definición es L⃗O=r⃗×P⃗\vec L_O=\vec r\times\vec P. El símbolo ×\times indica producto vectorial: el resultado es perpendicular al plano formado por los dos vectores. Su módulo vale ∣L⃗O∣=mrvsin⁡φ|\vec L_O|=mrv\sin\varphi, donde φ\varphi —fi— es el ángulo entre r⃗\vec r y v⃗\vec v. Las barras indican módulo y las unidades son kg m2/s\mathrm{kg\,m^2/s}.

Para encontrar el sentido usamos la mano derecha: curvamos los dedos desde r⃗\vec r hacia P⃗\vec P por el giro más corto y el pulgar señala L⃗O\vec L_O. En el caso dibujado, r⃗\vec r apunta a la derecha y la velocidad hacia arriba, así que el momento angular sale de la pantalla. La marca ⊙\odot representa justamente una flecha que viene hacia vos.

Vector r desde O hacia una partícula a su derecha; velocidad hacia arriba, perpendicular a r; el momento angular sale de la hoja.
La marca ⊙ representa una flecha que sale de la pantalla hacia vos. El punto O forma parte de la definición.

Fijate que no alcanza con conocer masa y rapidez: también importa dónde elegimos OO y cómo pasa la trayectoria respecto de él. Si invertís la velocidad, se invierte el sentido de L⃗O\vec L_O. Si el movimiento queda sobre una recta que pasa por OO, los vectores son paralelos o antiparalelos y sin⁡φ=0\sin\varphi=0.

Qué puede cambiar el momento angular

El momento de una fuerza, también llamado torque, mide su efecto de giro respecto de una referencia. Para una fuerza F⃗\vec F aplicada a una distancia vectorial r⃗\vec r de OO, vale τ⃗O=r⃗×F⃗\vec\tau_O=\vec r\times\vec F. La letra τ\tau se lee tau. Su módulo también puede escribirse Fb⊥F b_\perp, con b⊥b_\perp la distancia perpendicular desde OO hasta la línea de acción de la fuerza.

Elegimos ejes de observación aproximadamente inerciales, como los del laboratorio al despreciar sus efectos de aceleración y rotación. Con OO fijo en esa referencia, el principio de momento angular dice dL⃗O/dt=∑τ⃗ext,Od\vec L_O/dt=\sum\vec\tau_{\mathrm{ext},O}. La derivada expresa cuánto cambia L⃗O\vec L_O con el tiempo, ∑\sum significa sumar y el subíndice ext\mathrm{ext} pide contar los torques de las fuerzas que recibe el sistema desde afuera. Elegimos el sistema y mantenemos el mismo punto OO durante el intervalo.

Si estudiamos la componente sobre un eje zz, escribimos dLz/dt=∑τext,zdL_z/dt=\sum\tau_{\mathrm{ext},z}. Multiplicamos por un pequeño intervalo de tiempo y sumamos a lo largo de todo el proceso. La integral representa esa suma y da el cambio total entre el estado inicial ii y el final ff:

Lf,z−Li,z=∫titf∑τext,z dtL_{f,z}-L_{i,z}=\int_{t_i}^{t_f}\sum\tau_{\mathrm{ext},z}\,dt

A esa integral la llamamos impulso angular externo. Si es despreciable, Lf,z≈Li,zL_{f,z}\approx L_{i,z}: se conserva esa componente. Una suma de torques externos nula durante todo el intervalo garantiza esa conservación. También puede haber una fuerza externa grande con torque cero respecto de OO si su brazo perpendicular es cero. Son condiciones sobre el torque, no simplemente sobre el tamaño de la fuerza.

CHEQUEA CUANTO ENTENDISTE

Una fuerza externa grande apunta siempre sobre una recta que pasa por O. ¿Su tamaño alcanza para afirmar que cambia L respecto de O?

listo, quiero comparar mi respuesta
Nuestra respuesta

El tamaño de la fuerza no alcanza: también importa su brazo respecto de O. Si su línea de acción pasa por O, su momento respecto de ese punto vale cero. Si las demás fuerzas tampoco aportan momento neto, L se conserva respecto del mismo O.

b⊥=0⇒τO,esa fuerza=F b⊥=0∑τ⃗ext,O=0⃗⇒dL⃗Odt=0⃗\begin{aligned}b_{\perp}=0&\Rightarrow\tau_{O,\mathrm{esa\ fuerza}}=F\,b_{\perp}=0\\\sum\vec\tau_{\mathrm{ext},O}=\vec0&\Rightarrow\frac{d\vec L_O}{dt}=\vec0\end{aligned}

Un giro alrededor de un eje fijo

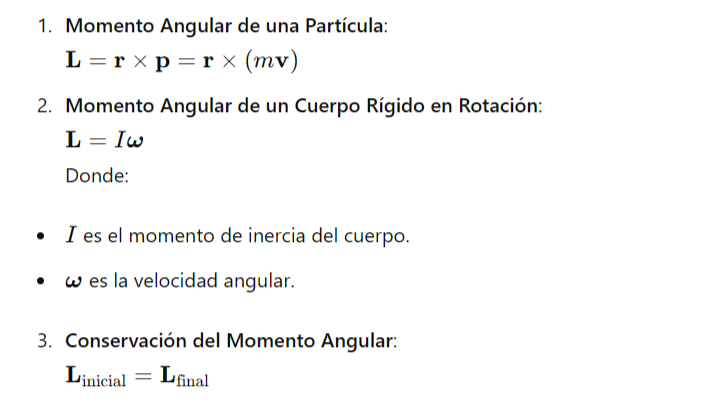

Para un giro plano alrededor de un eje fijo zz, usamos Lz=IzωL_z=I_z\omega. La velocidad angular ω\omega —omega— mide cuánto cambia el ángulo por segundo y se expresa en rad/s\mathrm{rad/s}. Su signo indica el sentido de giro elegido como positivo. El momento de inercia IzI_z describe cómo está repartida la masa respecto del eje; cada masa puntual mjm_j a distancia perpendicular rjr_j aporta mjrj2m_jr_j^2.

Al sumar obtenemos Iz=∑jmjrj2I_z=\sum_jm_jr_j^2, medido en kg m2\mathrm{kg\,m^2}. Esa distancia aparece al cuadrado: acercar una misma masa al eje reduce su aporte a la inercia. La relación Lz=IzωL_z=I_z\omega corresponde a la componente sobre el eje del giro que estamos modelando; no reemplaza la definición vectorial general para cualquier movimiento.

Hagamos un modelo con dos masas de m=0,50 kgm=0{,}50\,\mathrm{kg} a lados opuestos del eje. Los brazos que las guían tienen masa despreciable. Comparamos dos estados de giro, antes y después de acercarlas, y suponemos despreciable el torque externo neto alrededor de zz. Las fuerzas que las acercan son radiales, así que no aportan torque sobre ese eje.

Al principio cada masa está a ri=0,40 mr_i=0{,}40\,\mathrm m y el conjunto gira con ωi=2 rad/s\omega_i=2\,\mathrm{rad/s}. Al final, rf=0,20 mr_f=0{,}20\,\mathrm m. Calculamos primero las dos inercias y después aplicamos la conservación que acabamos de justificar:

Ii=2(0,50)(0,40)2=0,16 kg m2If=2(0,50)(0,20)2=0,040 kg m2Li,z=Iiωi=0,32 kg m2/sIfωf=Iiωiωf=0,160,040(2)=8 rad/s\begin{aligned}I_i&=2(0{,}50)(0{,}40)^2=0{,}16\,\mathrm{kg\,m^2}\\I_f&=2(0{,}50)(0{,}20)^2=0{,}040\,\mathrm{kg\,m^2}\\L_{i,z}&=I_i\omega_i=0{,}32\,\mathrm{kg\,m^2/s}\\I_f\omega_f&=I_i\omega_i\\\omega_f&=\frac{0{,}16}{0{,}040}(2)=8\,\mathrm{rad/s}\end{aligned}
Dos estados de dos masas iguales respecto de un eje: al reducir el radio de cuarenta a veinte centímetros, la inercia pasa de 0,16 a 0,040 kilogramo metro cuadrado.
Se comparan estados del modelo de dos masas. El momento angular se conserva bajo la hipótesis de momento externo neto despreciable.

Al reducir el radio a la mitad, la inercia queda en un cuarto de su valor inicial. Para conservar el mismo momento angular, la velocidad angular aumenta cuatro veces. La figura compara estados, no afirma que el cambio de postura ocurra instantáneamente.

La rapidez tangencial vv mide metros recorridos por segundo, mientras ω\omega mide ángulo por segundo. Se relacionan por v=ωrv=\omega r: el arco recorrido es s=rθs=r\theta, donde ss es la longitud del arco y θ\theta —theta— es el ángulo girado en radianes. Para un radio fijo en cada estado, el cambio de ese arco por segundo da la relación anterior. Cuando comparás dos radios, tenés que revisar tanto ω\omega como rr antes de concluir qué pasa con vv.

CHEQUEA CUANTO ENTENDISTE

En ese cambio, el radio se reduce a la mitad y ω se hace cuatro veces mayor. ¿La rapidez de cada masa también se hace cuatro veces mayor?

listo, quiero comparar mi respuesta
Nuestra respuesta

La rapidez tangencial depende de los dos factores: ω y r. La velocidad angular se multiplica por cuatro, pero el radio se divide por dos. La rapidez de cada masa se duplica.

vi=ωiri,vf=ωfrf=(4ωi)ri2=2viv_i=\omega_ir_i,\qquad v_f=\omega_fr_f=(4\omega_i)\frac{r_i}{2}=2v_i

Conservar L no fija la energía cinética

En cada estado de giro, la energía cinética KK es la suma de las energías de las masas. Como cada una tiene rapidez vj=ωrjv_j=\omega r_j, obtenemos KK =∑j(mjvj2/2)=\sum_j(m_jv_j^2/2) =(ω2/2)∑jmjrj2=(\omega^2/2)\sum_jm_jr_j^2 =Izω2/2=I_z\omega^2/2. Si además despejamos ω=Lz/Iz\omega=L_z/I_z, queda K=Lz2/(2Iz)K=L_z^2/(2I_z).

Esa expresión permite ver que conservar LzL_z no conserva por separado la energía cinética. En nuestro ejemplo, Ki=(1/2)(0,16)(2)2=0,32 JK_i=(1/2)(0{,}16)(2)^2=0{,}32\,\mathrm J y KfK_f =(1/2)(0,040)(8)2=(1/2)(0{,}040)(8)^2 =1,28 J=1{,}28\,\mathrm J. El aumento es ΔK=Kf−Ki=0,96 J\Delta K=K_f-K_i=0{,}96\,\mathrm J. La energía adicional proviene del trabajo del mecanismo o de la persona que acerca las masas. Una fuerza radial puede hacer trabajo al mover una masa radialmente aunque su torque sobre el eje sea cero.

Un choque también se analiza respecto del eje

Ahora una partícula llega tangente al borde de un disco que estaba quieto y queda adherida. Elegimos el sistema partícula más disco y el punto OO en su eje fijo. Durante el choque breve suponemos despreciable el impulso angular externo sobre ese eje. La fuerza del soporte puede cambiar la cantidad de movimiento lineal del conjunto, pero su línea de acción pasa por OO y su torque respecto de él es cero.

Antes del choque sólo la partícula aporta momento angular. Como su velocidad es tangente y el radio es perpendicular a ella, sin⁡φ=1\sin\varphi=1 y Li,z=mvRL_{i,z}=mvR, con signo según el sentido elegido. Después, la partícula queda a distancia RR y agrega mR2mR^2 al momento de inercia IdiscoI_{\mathrm{disco}} del disco. La conservación da mvR=(Idisco+mR2)ωfmvR=(I_{\mathrm{disco}}+mR^2)\omega_f.

Partícula que viaja horizontalmente y alcanza tangencialmente el punto inferior del borde de un disco cuyo eje O permanece fijo.
El radio al punto de impacto es perpendicular a la velocidad incidente. Se conserva el momento angular sobre el eje bajo la hipótesis indicada.

El dibujo permite identificar por qué aparece RR: es el brazo perpendicular del movimiento incidente respecto de OO. Despejamos ωf=mvR/(Idisco+mR2)\omega_f=mvR/(I_{\mathrm{disco}}+mR^2). Este resultado usa la llegada tangencial y la adherencia. La energía cinética del impacto debe evaluarse por separado: al quedar pegada, la partícula participa de un choque inelástico y parte de esa energía puede transformarse en deformación, calor o sonido.

CHEQUEA CUANTO ENTENDISTE

La misma partícula llega al disco siguiendo una recta radial que pasa por O, en vez de llegar tangente. El disco parte del reposo. ¿Podés usar mvR como momento angular inicial?

listo, quiero comparar mi respuesta
Nuestra respuesta

En la llegada radial, r y la velocidad son paralelos o antiparalelos: el seno del ángulo vale cero. El momento angular inicial respecto de O es cero. Con impulso angular externo despreciable, ese impacto no genera el giro final del modelo tangencial, aunque la partícula sí tenga cantidad de movimiento lineal.

∣Li,O∣=mRvsin⁡φ=0Lf,O=(Idisco+mR2)ωf=0⇒ωf=0\begin{aligned}|L_{i,O}|&=mRv\sin\varphi=0\\L_{f,O}&=(I_{\mathrm{disco}}+mR^2)\omega_f=0\Rightarrow\omega_f=0\end{aligned}
CLASE GRATUITA · JUAN AUDE

Mirá la clase de momento angular con Juan

Juan desarrolla momento angular en esta clase gratuita. Detenela para comparar cada idea con la explicación que acabás de leer.

Ver las clases completas de Momento angular →
02 / SEGUÍ ESTUDIANDO CON JUAN

Clases y práctica de Momento angular

Elegí cómo continuar en FOCUS según el material que necesitás.

Ver el tema completo, el ejercicio gratuito y las opciones para estudiar →
03 / MIRÁ UNA RESOLUCIÓN REAL

El parcial une dos cilindros giratorios. Elegí el eje común y el sistema de ambos antes de comparar antes y después.

PARCIAL GRATUITO · RESUELTO EN HOJAS

Parcial resuelto de Momento Angular

Juan resolvió un parcial paso a paso. Te explica todo bien detallado para que puedas entender el razonamiento.

Enunciado

Un cilindro macizo de radio 0.5 m y que gira a 6 rad/s alrededor de un eje queda adherido a otro cilindro que puede girar alrededor del mismo eje y que se encontraba en reposo. El roce entre cada eje y ambos cilindros es despreciable. Ambos cilindros tienen igual masa y radio, y el eje pasa por su centro de masa.

(a) Enunciar la ley de conservación del momento angular.

(b) Calcule la velocidad angular final del sistema.

(c) Calcular la energía cinética inicial y final del sistema, considerando este conformado por ambos cilindros. ¿Se conservó?

Imagen del enunciado de Parcial resuelto de Momento Angular

Resolución en hojas

Hoja 1Hoja 1 de Parcial resuelto de Momento Angular
Hoja 2Hoja 2 de Parcial resuelto de Momento Angular
Hoja 3Hoja 3 de Parcial resuelto de Momento Angular
Hoja 4Hoja 4 de Parcial resuelto de Momento Angular
Seguí practicando con Juan.Ingresa a la página oficial de este tema en la web de Focus, está increíble!
04 / RESOLVÉ PASO A PASO

Ahora probá otro ejercicio de Momento angular

El ejercicio gratuito incorpora plastilina a un disco que gira. Es otra interacción: decidí qué torque es externo y qué magnitud se conserva.

EJERCICIO GRATIS · PASO A PASO

Plastilina sobre un disco giratorio

Esta resolución está paso a paso, para que vos estudies desde CERO. Es decir, si no entendes absolutamente nada del tema, empezá por acá que te explico full detallado todo
EJERCICIO GRATUITO

Plastilina sobre un disco giratorio

Visto desde arriba, un disco uniforme de 2 kg y radio 0,50 m gira libremente en sentido horario a 2 rad/s. Una bolita de plastilina de 0,20 kg llega tangencialmente al borde derecho, moviéndose hacia abajo a 5 m/s, y queda adherida. Despreciá el torque externo respecto del eje durante el impacto.

Hallá la velocidad angular final y la energía cinética perdida en el choque.

Intentá resolverlo antes de abrir los pasos.

Esquema del planteo: Disco horario visto desde arriba, Bolita hacia abajo, Contacto tangencial en el borde derecho. Datos: M = 2 kg; R = 0,50 m; ω₀ = 2 rad/s; m = 0,20 kg; v = 5 m/s.

Razonalo paso a paso.

1. Definí el sistema, el eje y los instantes

Elegí como sistema el disco y la bolita; tomá los instantes inmediatamente anterior y posterior al impacto. El eje O es fijo y perpendicular al disco. Mirando desde arriba, definí positivo el giro horario, es decir, el eje +z hacia dentro de la imagen. La bolita llega por la tangente derecha con velocidad hacia abajo: su momento angular tiene ese mismo signo.

+z: ⊗(hacia dentro de la imagen)+ω0=2 rad/s,r⃗×mv⃗: +z\begin{aligned}+z&:\ \otimes\quad\text{(hacia dentro de la imagen)}\\+\omega_0&=2\,\mathrm{rad/s},\qquad \vec r\times m\vec v:\ +z\end{aligned}
2. Aplicá el principio del momento angular

Partí de la ley para el sistema completo respecto del eje fijo O. Durante el brevísimo choque, el enunciado permite despreciar el torque externo alrededor de ese eje: su impulso angular es prácticamente cero. Las fuerzas de contacto entre disco y plastilina son internas y sus momentos se cancelan en el sistema total. Por eso se conserva la componente Lz entre los dos instantes, aunque la energía cinética no se conserve porque la bolita se pega.

dL⃗Odt=∑τ⃗O,extLf,z−Li,z=∫titf∑τO,ext,z dt≈0Li,z=Lf,z\begin{aligned}\frac{d\vec L_O}{dt}&=\sum\vec\tau_{O,\mathrm{ext}}\\L_{f,z}-L_{i,z}&=\int_{t_i}^{t_f}\sum\tau_{O,\mathrm{ext},z}\,dt\approx0\\L_{i,z}&=L_{f,z}\end{aligned}
3. Despejá la velocidad angular final

Continuá desde Li = Lf separando el aporte inicial de la bolita y el del disco. Usá m para la masa de la bolita y M para la del disco: Ib = mR² e Id = ½MR². El término Idωi no desaparece: antes del choque el disco ya giraba a 2 rad/s. Reemplazá ambas inercias, despejá ωf y recién entonces sustituí los datos. El signo positivo indica giro horario visto desde arriba.

Li,z=Lf,zLi,bolita,z+Li,disco,z=Lf,conjunto,zmvR+Idωi=(Ib+Id)ωfmvR+12MR2ωi=(mR2+12MR2)ωfωf=mvR+12MR2ωimR2+12MR2ωf=0,50+0,500,05+0,25 rad/sωf=103 rad/s≈3,33 rad/s\small\begin{gathered}L_{i,z}=L_{f,z}\\L_{i,\mathrm{bolita},z}+L_{i,\mathrm{disco},z}=L_{f,\mathrm{conjunto},z}\\mvR+I_d\omega_i=(I_b+I_d)\omega_f\\mvR+\tfrac12MR^2\omega_i\\{}=(mR^2+\tfrac12MR^2)\omega_f\\\omega_f=\frac{mvR+\tfrac12MR^2\omega_i}{mR^2+\tfrac12MR^2}\\\omega_f=\frac{0{,}50+0{,}50}{0{,}05+0{,}25}\,\mathrm{rad/s}\\\omega_f=\tfrac{10}{3}\,\mathrm{rad/s}\approx3{,}33\,\mathrm{rad/s}\end{gathered}

El conjunto gira a 3,33 rad/s en sentido horario.

4. Calculá la energía cinética perdida

Calculá la energía cinética justo antes: rotación del disco más traslación de la bolita. Justo después, ambos giran con I_f = I_b + I_d = 0,30 kg m². Restá final de inicial y redondeá al terminar. El momento angular sí se conservó; esta parte de energía cinética se transformó en deformación, calor y sonido durante el choque adhesivo.

Ecin,i=12Idω02+12mv2=12(0,25)(2)2+12(0,20)(5)2=3,00 JEcin,f=12Ifωf2=12(0,30)(103)2=53 JEcin,perdida=Ecin,i−Ecin,f=3−53=43 J≈1,33 J\begin{aligned}E_{\mathrm{cin},i}&=\tfrac12I_d\omega_0^2+\tfrac12mv^2\\&=\tfrac12(0{,}25)(2)^2+\tfrac12(0{,}20)(5)^2=3{,}00\,\mathrm J\\E_{\mathrm{cin},f}&=\tfrac12I_f\omega_f^2\\&=\tfrac12(0{,}30)\left(\tfrac{10}{3}\right)^2=\tfrac53\,\mathrm J\\E_{\mathrm{cin,perdida}}&=E_{\mathrm{cin},i}-E_{\mathrm{cin},f}\\&=3-\tfrac53=\tfrac43\,\mathrm J\approx1{,}33\,\mathrm J\end{aligned}

Durante el impacto se transforman 1,33 J de energía cinética.
