BOMBA DE CALOR CON R134A

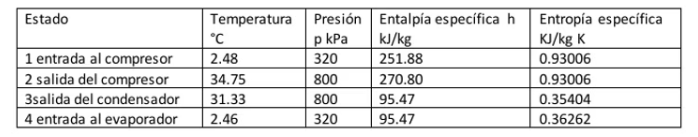

Una bomba de calor que opera en un ciclo por compresión de vapor con refrigerante R134a se usa para calentar una casa y mantenerla a 20 °C, y utiliza al agua subterránea a 10 °C como fuente de calor. La casa pierde calor a razón de 75000 kJ/h. Las presiones del evaporador y el condensador son 320 KPa y 800 kPa para cada uno. Los datos del ciclo figuran en la tabla a continuación. El compresor es adiabático reversible y opera en régimen seco. Despreciar la diferencia de temperatura ocasionada por el espesor de la pared. Considere To = 300 K, po = 100 KPa. Justifique las respuestas. a) Dibuje un diagrama Ts fuera de escala del ciclo, detallando las presiones y temperaturas y un esquema de la instalación, respetando la numeración de la tabla; b) Calcule la potencia de la instalación y el COP; c) Calcule la entropía generada por toda la instalación, considerada como un único sistema cerrado ampliado hasta las fuentes de calor; d) Mediante sus respectivos balances, calcule la entropía generada y la exergía destruida del evaporador + compresor, considerados ambos como un único sistema.
