Ejercicio 3
Sea un ciclo Rankine con sobrecalentamiento y recalentamiento, cuya tabla de valores se observa en la imagen.
Se pide: a) transcribir la tabla a la hoja de examen y completarla; ayuda: utilizar la tabla del agua líquida comprimida; b) dibujar un diagrama Ts fuera de escala c) calcular el rendimiento térmico; d) calcular el rendimiento exergético; e) mediante su balance, calcular la entropía generada por unidad de masa; f) mediante su balance, calcular la exergía destruida por unidad de masa. To = 300 K; po = 100 kPa. Considerar que calor suministrado entre los estados 6 y 1 proviene de una fuente a Tf1 = 900 °C, y el suministrado entre los estados 2 y 3 proviene de una fuente a Tf2 = 600 °C. El calor del condensador no se aprovecha.

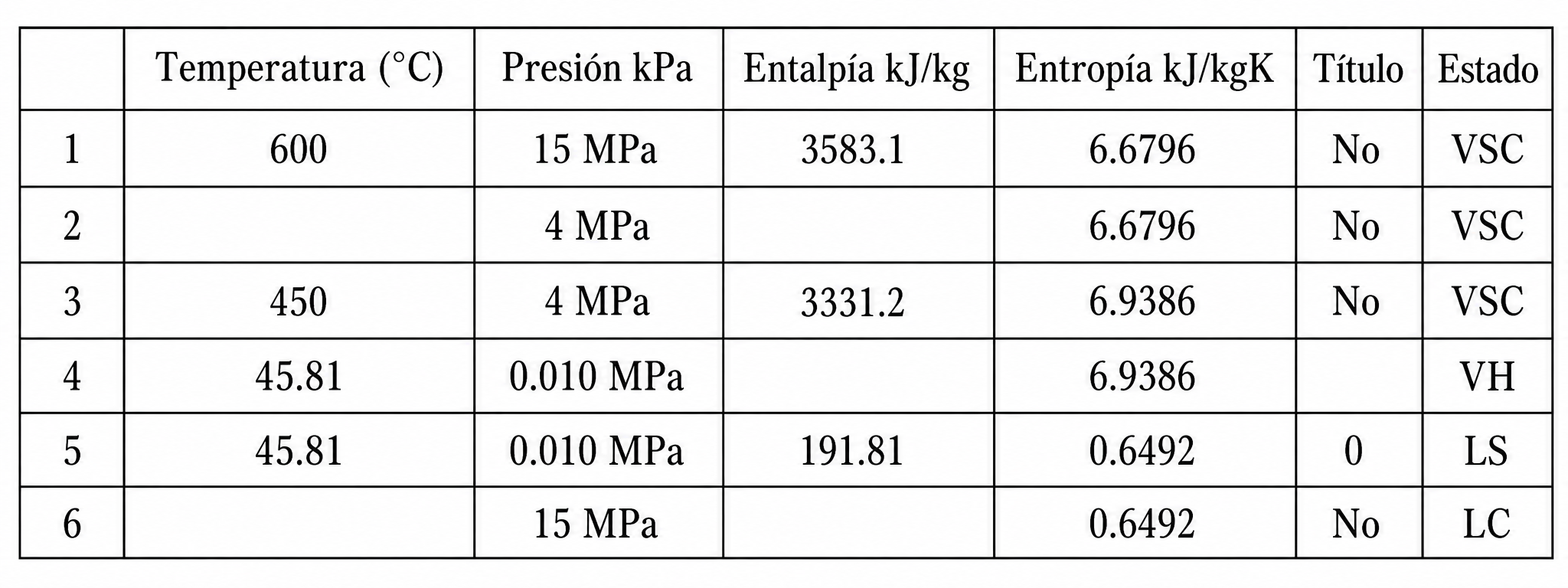

Figura o tabla original del enunciadoNota: en la tabla original, el encabezado de presión dice kPa; los valores están escritos en MPa.
