En un cable con corriente hay cargas eléctricas en movimiento. La corriente indica cuánta carga atraviesa una sección por unidad de tiempo y se mide en ampere: . Esa corriente produce un campo magnético, que representamos con . Es un vector: en cada punto tiene módulo, dirección y sentido. Su unidad es el tesla, . El campo permite describir la acción magnética sobre cargas que se mueven y sobre otros conductores con corriente.
Leé, resolvé y comprobá tus ideas a medida que avanzás.
Vamos a calcular ese campo a partir de la corriente y la geometría. La ley de Ampère relaciona el campo a lo largo de un camino cerrado con las corrientes que atraviesan una superficie bordeada por ese camino. Trabajaremos con corrientes estacionarias, que se mantienen constantes en el tiempo, y con vacío o aire aproximado como vacío. Cuando analicemos el interior de un conductor, lo consideraremos no magnético. Primero entendemos la forma del campo; después elegimos el recorrido que permite hacer la cuenta.
Alrededor de un cable, el campo sigue circunferencias
Imaginá un cable recto tan largo que podemos despreciar el efecto de sus extremos en la región estudiada. Las líneas de rodean su eje en circunferencias. En cada punto el campo es tangente a la circunferencia: apunta siguiendo su borde, no hacia el cable ni alejándose radialmente de él. Sobre una misma circunferencia mantenemos la distancia al eje y el módulo es el mismo. Esa invariancia al girar alrededor del cable es la simetría que vamos a usar.
Para decidir el sentido, colocá el pulgar de la mano derecha como la corriente convencional. Los dedos que se cierran alrededor del cable indican el sentido del campo. En una sección del cable, un punto representa una corriente que sale de la pantalla hacia vos; una cruz, una corriente que entra. Si la corriente sale, el campo gira en sentido antihorario. Elegimos hacia la derecha y hacia arriba: a la derecha de ese cable, el campo apunta hacia .

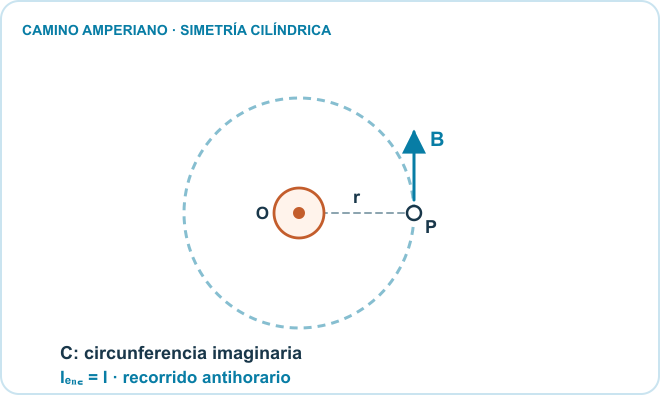

Ahora trazamos una circunferencia imaginaria centrada en el cable. La llamamos curva amperiana: es un recorrido de cálculo, no otro cable ni la trayectoria que tiene que seguir una partícula. Elegimos recorrerla en sentido antihorario. El vector sigue la tangente de cada pequeño tramo y apunta como ese recorrido; su módulo es la longitud del tramo. En este caso coincide con el sentido del campo.
Seguí la curva del dibujo hasta el punto . Allí aparecen dos flechas tangentes: una es el campo y la otra es el recorrido que elegimos. Su coincidencia va a simplificar la cuenta, pero significan cosas diferentes. La curva se elige en el papel; el campo queda determinado por las corrientes físicas. Si invertimos sólo el sentido del recorrido, no invertimos el campo del cable.
Qué suma la integral de Ampère
En cada tramo comparamos la orientación de con la de . El ángulo entre ellos es (theta). El producto escalar toma la parte del campo que acompaña al tramo; su resultado es un número, no un vector. Si apuntan al mismo lado, y el aporte es . Si se oponen, el aporte es . Si son perpendiculares, el coseno vale cero y ese tramo no aporta.
Sumamos esos aportes sobre todo el camino cerrado. El símbolo indica esa integral cerrada y a su resultado lo llamamos circulación del campo magnético. Su unidad es , distinta de la unidad del campo en un punto. La ley de Ampère dice que esa circulación es igual a una constante del medio multiplicada por la corriente neta que atraviesa la superficie:
La curva bordea una superficie imaginaria, como un aro que sostiene una película. es la corriente encerrada: sumamos con signo cada corriente que atraviesa esa superficie. La mano derecha fija el signo: los dedos siguen el recorrido y el pulgar marca el sentido positivo de cruce. Para nuestra curva antihoraria, una corriente saliente cuenta positiva y una entrante, negativa. Una corriente que queda fuera de esa superficie no se suma en , aunque también pueda contribuir al campo sobre la curva.
El símbolo se lee mu subcero y representa la permeabilidad magnética del vacío. En estas cuentas usamos . La letra (pi) es el número que aparece en las circunferencias. La constante convierte la corriente en el valor de circulación correspondiente a este medio. Si invertimos el recorrido, cambian de signo tanto la integral como la corriente encerrada: la misma ley sigue siendo coherente.
Deducimos el campo del cable muy largo
Llamamos a la distancia al eje. Elegimos la circunferencia concéntrica de radio porque allí conocemos dos cosas por simetría: el módulo del campo es constante y el campo es tangente. Recorremos la curva como el campo, de modo que . Entonces podemos sacar de la integral. La suma de las longitudes es la longitud total .
Si la curva está por fuera del conductor y encierra toda su corriente , obtenemos . Aumentar la distancia reduce el campo como . No sacamos de la integral sólo por haber elegido una curva cerrada: pudimos hacerlo porque justificamos su módulo constante y su orientación sobre esa curva. Para otras distribuciones de corriente, Ampère sigue siendo válida en estas condiciones estacionarias, pero puede no permitir despejar el campo con una multiplicación por el perímetro.
Dentro de un conductor, la corriente encerrada también cambia
Ahora damos un radio al conductor, , y suponemos que la corriente total se reparte uniformemente en su sección circular. Esta distribución es un dato del modelo. Llamamos al módulo de la densidad de corriente: corriente por unidad de área perpendicular al movimiento de las cargas. Como el área total es , queda , con unidad . Elegimos otra curva circular, esta vez de radio , dentro del material.
La superficie interior de esa curva tiene área . Sólo la corriente que atraviesa esa porción se cuenta como encerrada. Multiplicamos la densidad uniforme por el área y obtenemos . La longitud de la curva sigue siendo , pero ya no encierra la corriente total. Reemplazamos esa corriente parcial en la misma ley:
Dentro del conductor el campo crece proporcionalmente a ; fuera decrece como . En el eje, la simetría da campo nulo. En la superficie, ambas expresiones coinciden en : usamos el subíndice para indicar el valor en . La gráfica divide las distancias por y los campos por para comparar esas dos regiones sin mezclar sus escalas.
La parte ascendente de la gráfica no contradice la ley del campo exterior: son dos regiones con corrientes encerradas diferentes. Para comprobar los números, tomemos y . En un punto interior a , la curva encierra la cuarta parte del área y por lo tanto . En un punto exterior a , encierra los .
Los dos puntos tienen el mismo módulo de campo, , aunque uno está dentro y el otro fuera; . En la superficie el valor es , el máximo de este modelo. Si los puntos elegidos están ambos sobre el semieje y la corriente sale en , sus campos apuntan hacia . La dirección se decide con la mano derecha; las fórmulas anteriores calcularon los módulos.
Un conductor tiene radio R y corriente total I, repartida uniformemente. Mirás el campo a distancia r = 3R/2 del eje. Ahora reemplazás el conductor por otro de radio 2R, con la misma corriente total y distribución uniforme, sin cambiar el punto. ¿Se mantiene B porque I y la distancia r son las mismas? Identificá primero en qué región queda el punto en cada caso.
listo, quiero comparar mi respuesta
Antes el punto está afuera del conductor. Después queda dentro del conductor más grueso: la nueva curva no encierra toda la corriente. Llamamos Ba y Bd a los campos antes y después.
El campo disminuye a nueve dieciseisavos del anterior. La corriente total y la distancia al eje se conservaron, pero cambió cuánta corriente atraviesa la superficie elegida. Usar la fórmula exterior en ambos casos habría pasado por alto ese cambio.
Circulación cero y campo cero son afirmaciones distintas
Ubiquemos dos cables muy largos paralelos: por el de la izquierda sale una corriente y por el de la derecha entra otra del mismo módulo. Una curva que rodee ambos encierra . La ley dice que la circulación sobre esa curva es cero. Para conocer el campo en un punto concreto, en cambio, aplicamos la mano derecha a cada cable y sumamos sus campos en ese punto: es el principio de superposición.
Elegimos justo entre los dos cables. Respecto del cable izquierdo, está a la derecha: su campo apunta hacia arriba. Respecto del derecho, está a la izquierda, y como allí la corriente entra, su campo también apunta hacia arriba. Las dos contribuciones se refuerzan en aunque la corriente neta encerrada por la curva grande sea cero. La integral reúne valores y orientaciones a lo largo de toda la curva; no es una lectura puntual de .
La curva discontinua rodea los dos cruces y fija una suma algebraica de corrientes. La flecha en representa otra operación: la suma vectorial de los campos en ese mismo lugar. Sería incorrecto reemplazar la integral por «un único valor de por el perímetro» de la curva grande sin justificar que el campo tiene el mismo módulo y orientación relativa en todos sus puntos.
P está a distancia a de cada cable. ¿Cómo pueden coexistir circulación cero y campo distinto de cero? Calculá el campo en P y justificá cada sentido antes de sumarlo.
listo, quiero comparar mi respuesta
Cada fuente produce en P un campo hacia +y, como acabamos de leer con la mano derecha. Al tener la misma corriente y distancia, también coinciden sus módulos.
La suma de campos es local y apunta hacia arriba. La circulación cero sigue siendo una relación sobre la curva completa; no exige que el campo sea nulo en cada punto interior.
En un solenoide contamos los cruces de las espiras
Un solenoide es un alambre enrollado en muchas vueltas, llamadas espiras. Si su longitud es mucho mayor que su radio y las vueltas están muy juntas, el campo interior es aproximadamente paralelo al eje y uniforme en la región central, lejos de los extremos. En esa misma aproximación despreciamos el campo exterior frente al interior. Éstas son condiciones del modelo de solenoide largo; cerca de las puntas o en una bobina corta hay que revisar la aproximación.
Elegimos una curva rectangular: un lado de longitud (ele) está dentro y apunta como el campo; el lado opuesto está afuera. Los lados que cruzan perpendicularmente el campo interior tienen producto escalar nulo. El lado exterior aporta poco dentro del modelo elegido. La circulación se aproxima entonces por . Hace falta contar ahora qué corrientes atraviesan la superficie de ese rectángulo.
Si hay vueltas repartidas uniformemente en una longitud , llamamos a la cantidad de espiras por unidad de longitud, medida en . El tramo abarca aproximadamente vueltas. Cada cruce lleva la misma corriente y tiene el mismo signo respecto de la superficie. Por eso . El alambre sigue llevando : la suma cuenta sus distintos cruces, no una corriente mayor dentro de cada tramo.
En el dibujo, el lado interior se recorre hacia la derecha y la normal positiva de la superficie sale de la página: los cruces salientes que atraviesan esa superficie cuentan positivos. Aplicamos Ampère, reemplazamos la cantidad de cruces y dividimos por la longitud . Se cancela porque aumentar el tramo también aumenta la cantidad de vueltas encerradas:
Por ejemplo, vueltas distribuidas en dan . Si el radio es , la longitud es cincuenta veces el radio, de modo que podemos usar esta aproximación para la región central con vueltas juntas. Tomamos y reemplazamos los tres factores:
La unidad cierra como . El resultado representa el campo de la región central dentro de la aproximación elegida. La condición geométrica no convierte al solenoide real en infinito: por eso conservamos el signo de aproximación y revisamos los extremos por separado.
En la región central del mismo solenoide elegís dos rectángulos amperianos: uno abarca una longitud ell y el otro 2 ell. Un compañero cuenta la corriente NI de todas las espiras en los dos rectángulos y obtiene campos diferentes. ¿Qué cruces está contando de más? Mostrá por qué el campo calculado debe ser el mismo.
listo, quiero comparar mi respuesta
N cuenta todas las vueltas de longitud L. Cada rectángulo debe contar sólo las vueltas que atraviesan su propia superficie: n por ell y n por 2 ell.
Al duplicar la longitud del recorrido interior, también se duplican los cruces encerrados. La cancelación deja el mismo campo. Cambiar la curva imaginaria no cambió la bobina ni la corriente física.

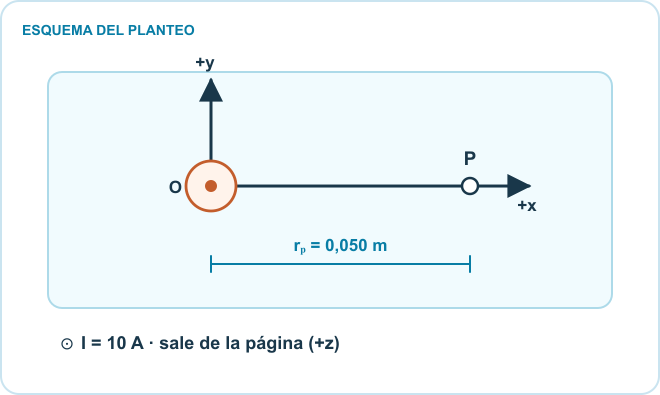

El ejercicio guiado conserva el caso del alambre ideal de radio despreciable: ahí podés rehacer la deducción exterior con ejes, sentidos y valores propios. El análisis del interior y del solenoide agregó otras dos decisiones: qué fracción de corriente queda encerrada y cuántas veces el alambre cruza la superficie. En todos los casos, la ley es la misma; la geometría y las hipótesis son las que permiten convertir su integral en una fórmula para el campo.
