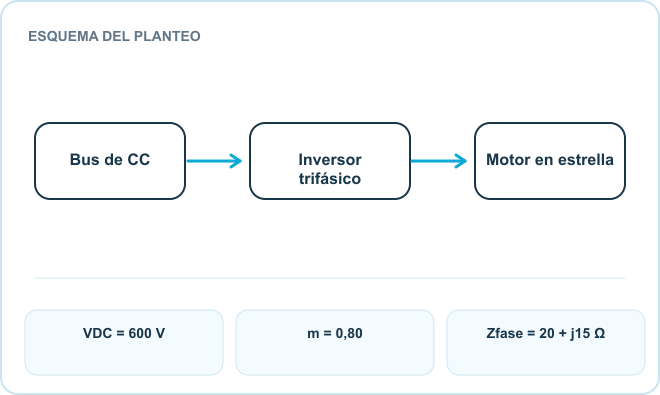

Un inversor trifásico ideal recibe 600 V DC. Con modulación sinusoidal en región lineal de índice m = 0,80, usá Vfase,1,pico = mVDC/2. El motor conectado en estrella tiene impedancia por fase Z = 20 + j15 Ω a la frecuencia de operación. Despreciá armónicas de conmutación y pérdidas.
Calculá tensión eficaz de fase, tensión línea–línea, corriente eficaz y potencia activa trifásica fundamental.
Intentá resolverlo antes de abrir los pasos.
Vfase,pico = 0,80·600/2 = 240 V.
Vfase = 240/√2 ≈ 169,7 V y VL = √3·169,7 ≈ 293,9 V.
|Z|=25 Ω y cosφ=20/25=0,80. En estrella, Ilínea=Ifase=169,7/25 ≈ 6,79 A.
P = 3Vfase Ifase cosφ.
P ≈ 3·169,7·6,79·0,80
P ≈ 2,76 kW.
