Puente con galga extensométrica

Esta resolución está paso a paso, para que vos estudies desde CERO. Es decir, si no entendes absolutamente nada del tema, empezá por acá que te explico full detallado todo
EJERCICIO GRATUITO

Puente con galga extensométrica

Una galga de R = 120 Ω y factor G = 2,0 se monta en un puente de Wheatstone de cuarto de puente inicialmente equilibrado. La deformación es ε = 500 μm/m y la excitación del puente es 5,0 V. Para pequeñas deformaciones usá ΔR/R = Gε y |Vsal| ≈ Vexc·ΔR/(4R). Un amplificador ideal tiene ganancia 100.

Calculá cambio de resistencia, señal del puente, salida amplificada y comentá la validez de la aproximación lineal.

Intentá resolverlo antes de abrir los pasos.

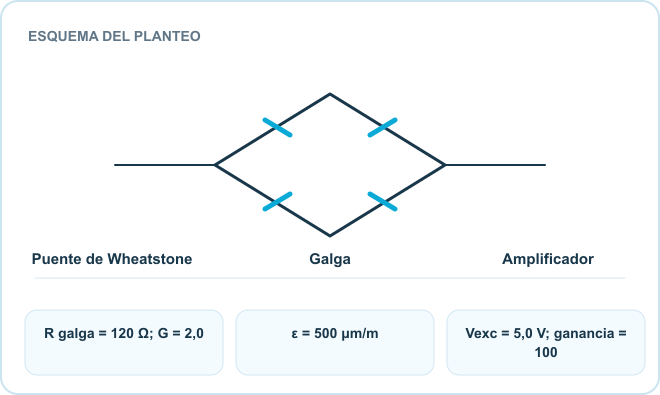

Esquema del planteo: Puente de Wheatstone, Galga, Amplificador. Datos: R galga = 120 Ω; G = 2,0; ε = 500 μm/m; Vexc = 5,0 V; ganancia = 100.
Deslizá para ver el esquema completo →

Razonalo paso a paso.

1. Pasá deformación a adimensional

500 μm/m = 500·10⁻⁶ = 0,000500.

2. Hallá ΔR

ΔR/R = 2,0·0,000500 = 0,00100.

ΔR = 120·0,00100

ΔR = 0,120 Ω.

3. Estimá señal

El cuarto de puente divide el cambio relativo por cuatro.

|Vsal| ≈ 5,0·0,00100/4

|Vsal| ≈ 1,25 mV.

4. Amplificá y evaluá

Con ganancia 100, la magnitud de salida es 0,125 V. Como ΔR/R = 0,001 ≪ 1, el error de linealización es pequeño.
