EJERCICIO GRATIS · PASO A PASO

Tobera convergente: condición crítica

Esta resolución está paso a paso, para que vos estudies desde CERO. Es decir, si no entendes absolutamente nada del tema, empezá por acá que te explico full detallado todo
EJERCICIO GRATUITO

Tobera convergente: condición crítica

Un depósito alimenta una tobera convergente con aire ideal. En el depósito, la presión y la temperatura de estancamiento son P₀ = 500 kPa absolutos y T₀ = 300 K. La presión ambiente aguas abajo (contrapresión) es P_b = 200 kPa absolutos. El área mínima, que coincide con la salida, es A* = 2,0 cm². Tomá k = 1,40 y R = 287 J/(kg·K). Suponé flujo permanente, adiabático e isentrópico dentro de la tobera, velocidad despreciable en el depósito y cambios de altura despreciables.

Determiná si el flujo se estrangula. Hallá la presión y la temperatura en la salida, la velocidad y el caudal másico.

Intentá resolverlo antes de abrir los pasos.

Esquema del planteo: Depósito de aire, Tobera convergente, Ambiente aguas abajo. Datos: P₀ = 500 kPa abs.; T₀ = 300 K; P_b = 200 kPa abs. (contrapresión); A* = 2,0 cm² en la salida.

Razonalo paso a paso.

1. Ubicá el depósito, la salida y la contrapresión

El subíndice 0 indica condiciones de estancamiento en el depósito. Como la tobera es solamente convergente, el área mínima A* está en su plano de salida. P_b pertenece al ambiente exterior: todavía no sabemos si coincide con la presión estática P* dentro de la salida.

Todas las presiones del problema son absolutas. Convertí el área a metros cuadrados antes de calcular el caudal.

P0=500 kPa,T0=300 KPb=200 kPa,A∗=2,0×10−4 m2\begin{gathered}P_0=500\,\mathrm{kPa},\quad T_0=300\,\mathrm K\\P_b=200\,\mathrm{kPa},\quad A^*=2{,}0\times10^{-4}\,\mathrm{m^2}\end{gathered}
2. Calculá la presión crítica

Para aire ideal en una expansión isentrópica, la sección de Mach 1 tiene la relación crítica de presiones indicada abajo. Evaluála con k = 1,40 y multiplicá por la presión de estancamiento.

P∗P0=(2k+1)k/(k−1)=(22,40)3,5≈0,5283P∗≈(0,5283)(500)=264,1 kPa\begin{gathered}\frac{P^*}{P_0}=\left(\frac{2}{k+1}\right)^{k/(k-1)}\\=\left(\frac{2}{2{,}40}\right)^{3{,}5}\approx0{,}5283\\P^*\approx(0{,}5283)(500)=264{,}1\,\mathrm{kPa}\end{gathered}

Presión crítica: aproximadamente 264 kPa absolutos.

3. Compará con la contrapresión

La contrapresión es menor que la presión crítica. Por eso el aire alcanza Mach 1 en la salida y el caudal queda estrangulado.

Los 200 kPa son la presión exterior, no la presión estática en el plano de salida. Dentro de la tobera, P_salida = P* ≈ 264 kPa; el chorro se ajusta a P_b fuera de ella.

PbP0=200500=0,400<0,5283M∗=1,Psalida=P∗\begin{gathered}\frac{P_b}{P_0}=\frac{200}{500}=0{,}400<0{,}5283\\M^*=1,\qquad P_{\rm salida}=P^*\end{gathered}

Flujo estrangulado; salida sónica a unos 264 kPa.

4. Hallá la temperatura de salida

En la sección sónica usá la relación crítica de temperaturas. La temperatura estática de salida resulta menor que la de estancamiento del depósito.

T∗T0=2k+1=22,40T∗=30022,40=250 K\begin{gathered}\frac{T^*}{T_0}=\frac{2}{k+1}=\frac{2}{2{,}40}\\T^*=300\frac{2}{2{,}40}=250\,\mathrm K\end{gathered}

Temperatura estática de salida: 250 K.

5. Obtené la velocidad desde el balance de energía

Para el volumen de control de la tobera en régimen permanente, no hay calor ni trabajo de eje. Escribí la energía específica e como entalpía, energía cinética y potencial.

En el depósito V₀ ≈ 0 y el cambio de altura es despreciable. Al cancelar esos términos queda la caída de entalpía convertida en energía cinética.

Con c_p = kR/(k−1), comprobá que esta velocidad coincide con la velocidad local del sonido porque M* = 1.

0=Q˙−W˙+m˙(e0−e∗)e0=h0+V022+gz0e∗=h∗+(V∗)22+gz∗(V∗)22=cp(T0−T∗)cp=kRk−1=1004,5 J/(kg K)V∗=2(1004,5)(300−250)≈316,9 m/s\begin{gathered}0=\cancel{\dot Q}-\cancel{\dot W}+\dot m(e_0-e^*)\\e_0=h_0+\cancel{\frac{V_0^2}{2}}+\cancel{gz_0}\\e^*=h^*+\frac{(V^*)^2}{2}+\cancel{gz^*}\\\frac{(V^*)^2}{2}=c_p(T_0-T^*)\\c_p=\frac{kR}{k-1}=1004{,}5\,\mathrm{J/(kg\,K)}\\V^*=\sqrt{2(1004{,}5)(300-250)}\\\approx316{,}9\,\mathrm{m/s}\end{gathered}

Velocidad de salida: aproximadamente 317 m/s (Mach 1).

6. Calculá la densidad en la garganta

Usá las propiedades estáticas de la sección sónica en la ecuación de gas ideal. Para conservar las unidades, pasá P* a pascales.

ρ∗=P∗RT∗=264140 Pa(287)(250)≈3,681 kg/m3\begin{gathered}\rho^*=\frac{P^*}{RT^*}\\=\frac{264140\,\mathrm{Pa}}{(287)(250)}\\\approx3{,}681\,\mathrm{kg/m^3}\end{gathered}

Densidad en la salida: aproximadamente 3,68 kg/m³.

7. Cerrá con continuidad y el caudal másico

El mismo caudal cruza toda la tobera. Evaluá continuidad en el área mínima con la densidad y la velocidad que acabás de hallar. Una reducción adicional de P_b no aumenta este caudal mientras se mantengan las condiciones de estancamiento y el modelo ideal.

m˙=ρ∗A∗V∗=(3,681)(2,0×10−4)(316,9)≈0,233 kg/s\begin{gathered}\dot m=\rho^* A^* V^*\\=(3{,}681)(2{,}0\times10^{-4})(316{,}9)\\\approx0{,}233\,\mathrm{kg/s}\end{gathered}

Caudal másico estrangulado: aproximadamente 0,233 kg/s.

8. Resolvé también con la Tabla A-32

Con la tabla A-32: leé la fila sónica

Esta es una segunda resolución, usando la Tabla A-32 «Funciones de flujo compresible unidimensional e isentrópico de un gas ideal con k = 1,4» del Apéndice 1 de Çengel, octava edición (página impresa 954). Entrá por la columna Ma y buscá la fila 1,0, porque el área mínima de una tobera convergente puede alcanzar Mach 1. Leé horizontalmente A/A*, P/P₀, ρ/ρ₀ y T/T₀, marcadas en rojo. La columna Ma* es otra magnitud de la tabla y no se necesita en este ejercicio. No interpolamos: la fila está tabulada exactamente.

MaA/A∗P/P0ρ/ρ0T/T01,01,00000,52830,63390,8333\begin{array}{c|cccc}Ma & A/A^* & P/P_0 & \rho/\rho_0 & T/T_0\\\hline 1{,}0 & 1{,}0000 & 0{,}5283 & 0{,}6339 & 0{,}8333\end{array}

Con la tabla: comprobá el estrangulamiento y hallá la presión

Compará la contrapresión relativa con la relación crítica que acabás de leer. Como 0,400 es menor que 0,5283, el flujo se estrangula y la salida coincide con A*. La presión estática de salida se obtiene multiplicando la relación tabulada por P₀. La contrapresión de 200 kPa corresponde al exterior. El ajuste desde 264,15 hasta 200 kPa ocurre fuera de la tobera.

PbP0=200500=0,400<0,5283Psalida=P∗=(P∗/P0)P0=(0,5283)(500)=264,15 kPa\begin{aligned}\frac{P_b}{P_0}&=\frac{200}{500}=0{,}400<0{,}5283\\P_{\rm salida}=P^*&=(P^*/P_0)P_0\\&=(0{,}5283)(500)=264{,}15\,\mathrm{kPa}\end{aligned}

Con la tabla: obtené temperatura y velocidad

La misma fila da T*/T₀ = 0,8333. Multiplicá por los 300 K del depósito para obtener la temperatura estática de salida. Como la tabla indica Mach 1, la velocidad de salida es igual a la velocidad local del sonido, calculada con k, R y la temperatura recién obtenida.

T∗=(T∗/T0)T0=(0,8333)(300)=249,99≈250 KV∗=M∗kRT∗=(1)(1,40)(287)(249,99)≈316,9 m/s\begin{aligned}T^*&=(T^*/T_0)T_0=(0{,}8333)(300)=249{,}99\approx250\,\mathrm K\\V^*&=M^*\sqrt{kRT^*}\\&=(1)\sqrt{(1{,}40)(287)(249{,}99)}\\&\approx316{,}9\,\mathrm{m/s}\end{aligned}

Con la tabla: obtené densidad y caudal

Primero calculá la densidad de estancamiento con la ecuación de gas ideal. Luego aplicá el cociente ρ*/ρ₀ = 0,6339 leído en la Tabla A-32. Finalmente, multiplicá la densidad y la velocidad estáticas por el área mínima. Las pequeñas diferencias en la última cifra provienen del redondeo de la tabla.

ρ0=P0RT0=500000(287)(300)=5,8072 kg/m3ρ∗=(ρ∗/ρ0)ρ0=(0,6339)(5,8072)=3,6812 kg/m3m˙=ρ∗A∗V∗=(3,6812)(2,0×10−4)(316,9)≈0,233 kg/s\begin{aligned}\rho_0&=\frac{P_0}{RT_0}=\frac{500000}{(287)(300)}=5{,}8072\,\mathrm{kg/m^3}\\\rho^*&=(\rho^*/\rho_0)\rho_0=(0{,}6339)(5{,}8072)=3{,}6812\,\mathrm{kg/m^3}\\\dot m&=\rho^*A^*V^*\\&=(3{,}6812)(2{,}0\times10^{-4})(316{,}9)\\&\approx0{,}233\,\mathrm{kg/s}\end{aligned}

Por tabla: 0,233 kg/s; coincide con el cálculo mediante fórmulas.

Ampliar tabla marcada ↗
Tabla A-32 de Çengel, octava edición: en la fila Mach 1 están marcados A/A* = 1,0000, P/P0 = 0,5283, rho/rho0 = 0,6339 y T/T0 = 0,8333.

FLUIDODINÁMICA · FLUJO COMPRESIBLE

La salida se vuelve sónica

Seguí el aire: acelera al converger, alcanza la boca y continúa como chorro hacia la atmósfera.

AIRE QUE SALE CADA SEGUNDO0,233 kg/s
CORTE AMPLIADO · TOBERA CONVERGENTESeguí el aire hasta la atmósfera
ADENTRO → AFUERA
AL CONVERGEREl aire acelera
EN LA BOCA DE LA TOBERAMach 1,00316,9 m/s
EN LA ATMÓSFERASe expande afuera
ENTRADA DESDE EL DEPÓSITOBOCA · MACH 1CHORRO EN LA ATMÓSFERAEL AIRE GANA RAPIDEZ →ADAPTACIÓN EXTERIOR CUALITATIVA →DESDE EL DEPÓSITOBOCA · M 1,00CHORRO EN LA ATMÓSFERA

En la boca de la tobera, el aire está a 264,1 kPa; afuera, la atmósfera está a 200 kPa. Como sale con más presión que la que encuentra afuera, el chorro se expande después de la boca. Su forma es ilustrativa.

¿Qué presión hay en cada lugar?kPa significa kilopascales: una unidad de presión.
1 · DENTRO DEL DEPÓSITO500 kPaP₀: presión del aire que alimenta la tobera.
2 · EN LA BOCA DE LA TOBERA264,1 kPaPₑ (“pe sub e”): presión del aire justo al salir.
3 · AFUERA, EN LA ATMÓSFERA200 kPaPᵦ (“pe sub be”): presión del ambiente, también llamada contrapresión.
SALIDA SÓNICAMach 1,00 · 316,9 m/s en la salida

En este ejercicio es 200 kPa. Mové el control para ver qué cambia.

200 kPa abs.
¿Cuánto aire sale si cambia la presión de afuera?Ejemplo: 0,233 kg/s son 0,233 kilogramos por segundo
kg/s0264500Presión del ambiente (kPa abs.)0,233umbral sónico

Por debajo de 264 kPa en el ambiente, la boca ya está en Mach 1: bajar más esa presión no hace salir más aire por segundo.

El dibujo agranda la tobera para mostrar el movimiento: el tamaño de la entrada y la duración de la animación no son medidas del ejercicio. Los cálculos describen el aire dentro de la tobera; la forma del chorro afuera es orientativa.

PARCIAL GRATUITO · RESUELTO EN HOJAS

Parcial resuelto de Flujo Compresible

Juan resolvió un parcial paso a paso. Te explica todo bien detallado para que puedas entender el razonamiento.

Enunciado

En un punto aguas arriba de la garganta de una tobera convergente-divergente las propiedades son V₁ = 200 m/s, T₁ = 300 K y p₁ = 125 kPa. Si el flujo de salida es supersónico, calcule mediante la teoría isentrópica (a) ṁ y (b) A₁. El área de la garganta es de 35 cm²

Resolución en hojas

Hoja 1Hoja 1 de Parcial resuelto de Flujo Compresible

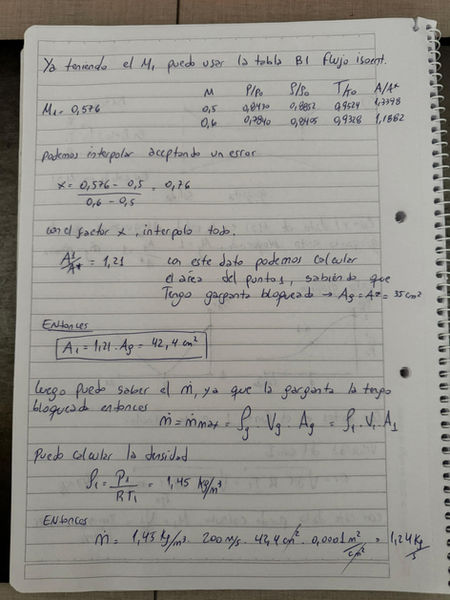

Hoja 2Hoja 2 de Parcial resuelto de Flujo Compresible
