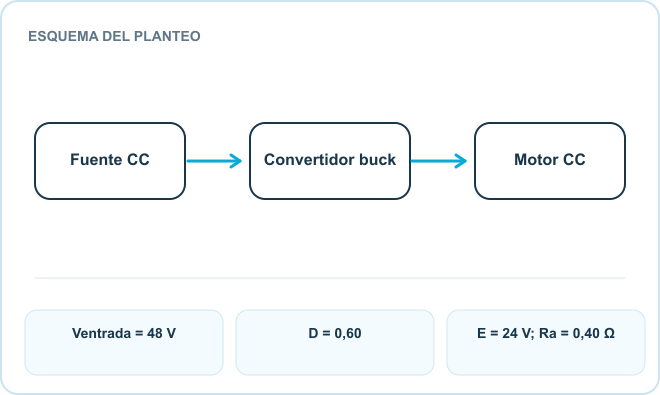

Un convertidor buck ideal alimenta la armadura de un motor de CC desde 48 V. El ciclo de trabajo es D = 0,60. A velocidad estable, la fuerza contraelectromotriz es E = 24 V y la resistencia de armadura es Ra = 0,40 Ω. La constante del motor es kt = ke = 0,20 en unidades SI; despreciá pérdidas mecánicas y rizado de corriente.
Calculá tensión media, corriente, par electromagnético y velocidad angular del motor.
Intentá resolverlo antes de abrir los pasos.
En buck ideal continuo, Va = DVin.
Va = 0,60·48
Va = 28,8 V.
Va = E + IaRa.
Ia = (28,8−24)/0,40
Ia = 12 A.
El par electromagnético es ktIa.
τ = 0,20·12
τ = 2,4 N·m.
En SI, E = keω.
ω = 24/0,20
ω = 120 rad/s ≈ 1146 rpm.
