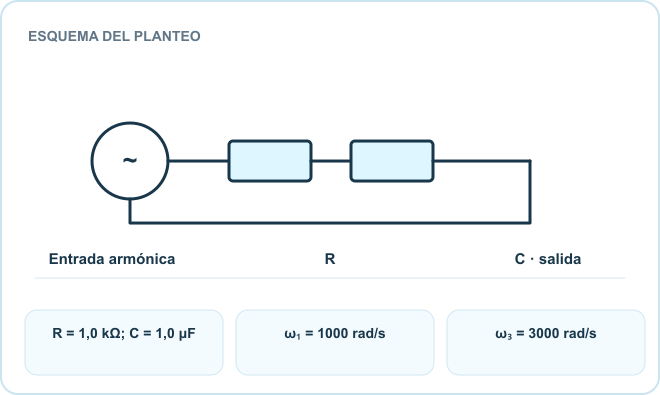

Una fuente v(t) = 10√2 sen(1000t) + 4√2 sen(3000t) V alimenta un filtro RC pasa bajos cuya salida se toma sobre C. R = 1,0 kΩ y C = 1,0 μF. Para cada frecuencia, |H(jω)| = 1/√[1+(ωRC)²]. Las dos armónicas son ortogonales.
Calculá el valor eficaz de entrada y salida, la atenuación de cada armónica y la distorsión armónica total (THD) en la salida.
Intentá resolverlo antes de abrir los pasos.
Los valores eficaces de entrada son V₁ = 10 V y V₃ = 4 V; no se suman aritméticamente para RMS.
Vin,rms = √(10²+4²)
Vin,rms ≈ 10,77 V.
RC = 0,001 s. Así, ω₁RC = 1 y ω₃RC = 3.
|H₁| = 1/√2; |H₃| = 1/√10
|H₁| ≈ 0,707; |H₃| ≈ 0,316.
V₁,s = 10/√2 ≈ 7,071 V y V₃,s = 4/√10 ≈ 1,265 V.
Vs,rms = √(7,071²+1,265²)
Vs,rms ≈ 7,18 V.
Solo hay una armónica superior: THD = V₃,s/V₁,s.
THD ≈ 1,265/7,071
THD ≈ 17,9 %.
